Machine portative de jeu de barres

La machine portative de jeu de barres DXJ™ 3-en-1 intègre le poinçonnage, la découpe et le pliage dans un design compact et léger avec une précision de ±0.1mm. Idéale pour la construction sur site et la maintenance d’urgence, elle offre une fabrication de terrain efficace pour les appareillages de commutation.

DXJ | Fabricant et fournisseur de machines portatives de jeu de barres de haute qualité </p>

DXJ est un fabricant et fournisseur professionnel de machines portatives de traitement de jeux de barres de haute qualité, situé à Jinan, en Chine. Avec plus de 16 ans d’expérience, nous sommes spécialisés dans la conception, la production et l’exportation de machines portatives de jeux de barres 3-en-1 qui intègrent les fonctions de pliage, de découpe et de poinçonnage. Nos équipements pour jeux de barres sont légers, compacts et faciles à transporter, ce qui les rend idéaux pour la construction sur site, la maintenance d’urgence et les ateliers à espace limité. Ils sont largement utilisés dans les armoires de commutation, les sous-stations, les goulottes à barres et la fabrication d’armoires électriques.
Nous respectons des normes strictes de contrôle qualité et utilisons des composants de haute qualité ainsi qu’une technologie hydraulique avancée afin de garantir une grande précision (±0.1mm), des performances stables et une longue durée de service. En tant qu’usine chinoise de machines portatives de jeux de barres digne de confiance, nous proposons des prix compétitifs, des solutions personnalisées et un service après-vente complet à nos clients du monde entier.

01

Envoyez-nous un message

Soumettre

Comment acheter une machine portative de jeu de barres adaptée

En fonction de l’épaisseur et de la largeur spécifiques de vos matériaux, nos ingénieurs techniques vous recommanderont la configuration de machine idéale pour répondre précisément à vos besoins. La série de machines portatives de jeu de barres DXJ™ comprend trois modèles distincts, conçus pour une fabrication de terrain polyvalente :

· DXJ-150 : Conçue pour les applications standard, capable de traiter des jeux de barres d’une épaisseur maximale de 10mm et d’une largeur allant jusqu’à 150mm.

· DXJ-200A : Offre une capacité renforcée, prenant en charge sans effort des jeux de barres à usage intensif avec une épaisseur maximale de 12mm et une largeur allant jusqu’à 200mm.

· DXJ-200B : Variante modifiée de la DHY-200A, ce modèle spécialisé ajoute la prise en charge du pliage vertical et est conçu pour une épaisseur maximale de jeu de barres de 10mm et une largeur allant jusqu’à 125mm.

Modèle DXJ-150 DXJ-200A DXJ-200B
Largeur/épaisseur max. de pliage 10mm/150mm 12mm/200mm /
Largeur/épaisseur max. de pliage vertical / / 10mm/125mm
Puissance hydraulique de pliage 18Ton 30Ton 35Ton
Largeur/épaisseur max. de découpe 10mm/150mm 12mm/200mm 12mm/200mm
Puissance hydraulique de découpe 15Ton 20Ton 20Ton
Largeur/épaisseur max. de poinçonnage 10mm/150mm 12mm/200mm 12mm/200mm
Puissance hydraulique de poinçonnage 31Ton 35Ton 35Ton
Profondeur de col de cygne 95mm 110mm 110mm
Pression nominale 70MPa(high)/ 7Mpa(low) 70MPa(high)/ 7Mpa(low) 70MPa(high)/ 7Mpa(low)
Débit nominal 0.8L/min(high), 2.5L/min(low) 0.8L/min(high), 2.5L/min(low) 0.8L/min(high), 2.5L/min(low)
Capacité du réservoir d’huile 7L 7L 7L
Puissance du moteur 750W 750W 750W
Courant 3.5A 3.5A 3.5A
Tension 220V 50HZ 220V 50HZ 220V 50HZ

Quelles sont les fonctions de la machine portative de jeu de barres ?

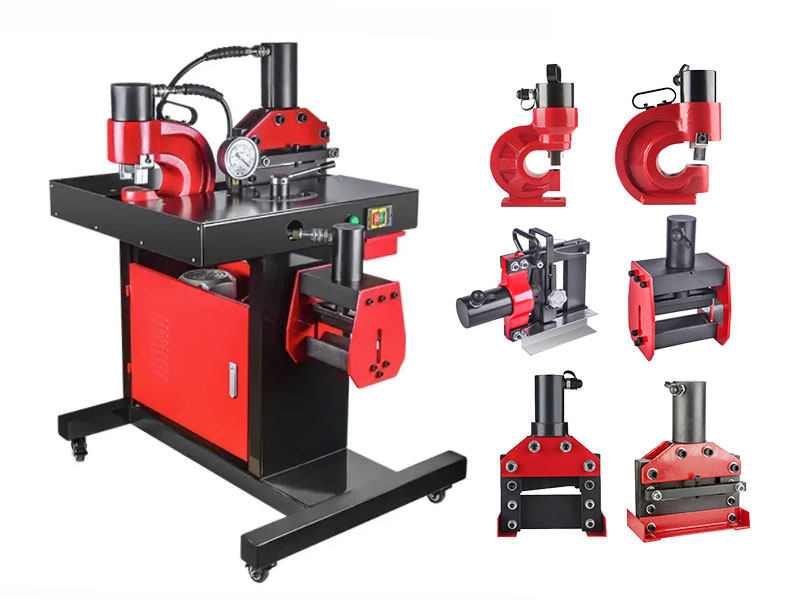

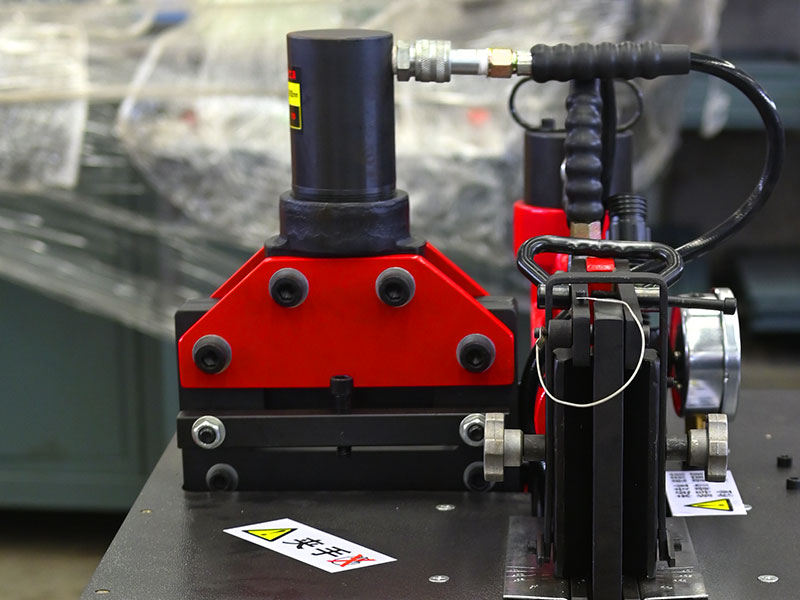

Notre machine portative de jeu de barres intègre des outils de pliage, de poinçonnage et de découpe haute performance avec une pompe hydraulique robuste. Dotée d’une structure compacte et épurée, elle est parfaitement conçue pour les opérations extérieures exigeantes et les chantiers de construction électrique.

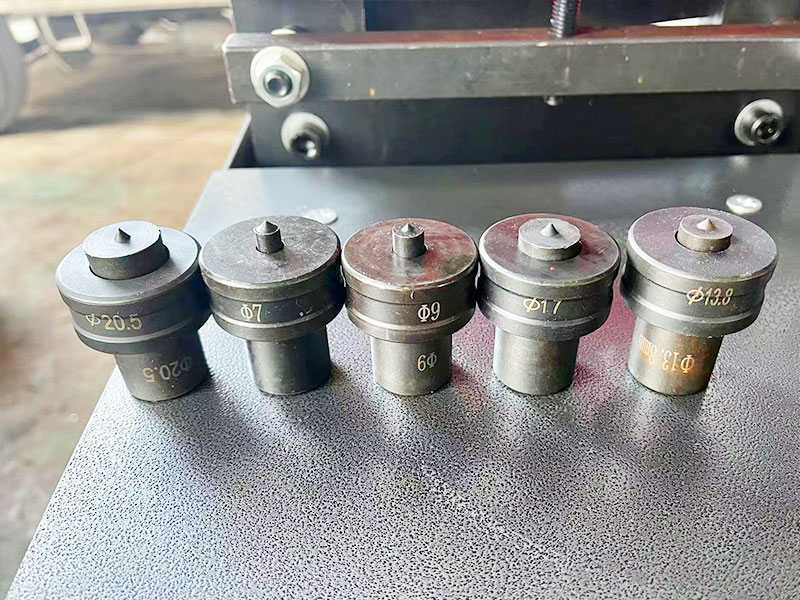

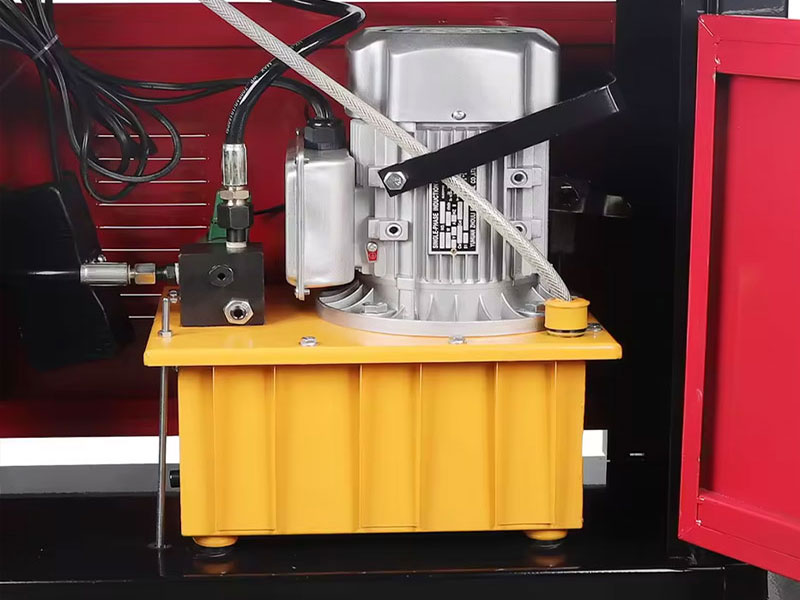

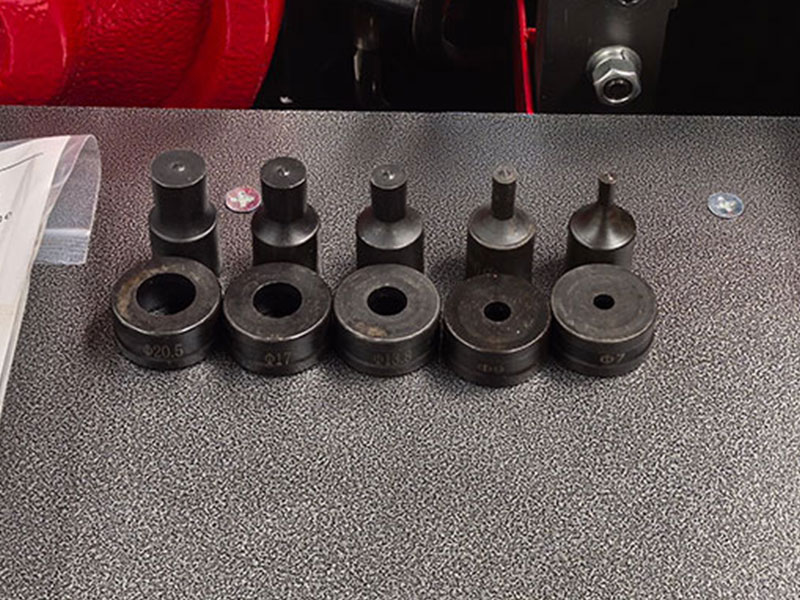

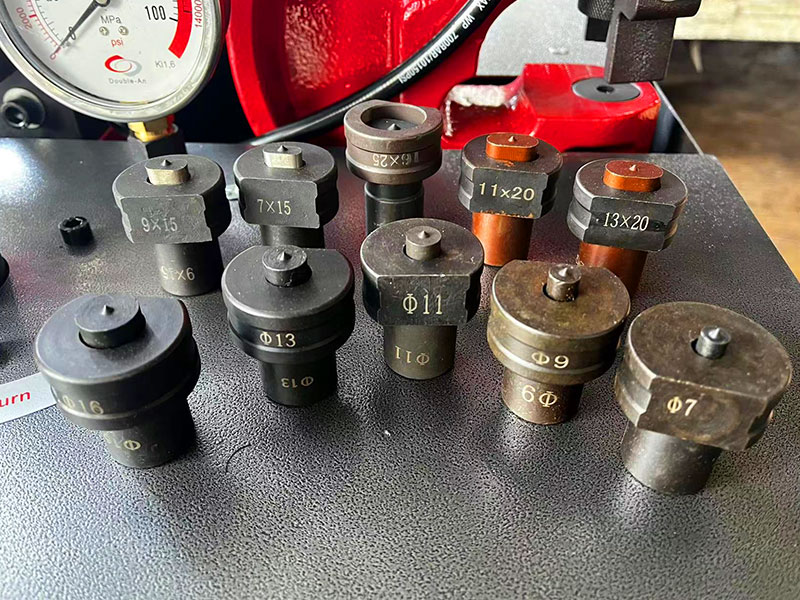

Le système hydraulique utilise une pompe à électrovanne avancée pour fournir une puissance constante et fiable pour des cycles de découpe, de pliage et de poinçonnage sans interruption. Par rapport aux pompes hydrauliques traditionnelles, cette configuration à électrovanne offre une puissance de sortie nettement supérieure et une durée de vie considérablement prolongée. Afin d’assurer une disponibilité opérationnelle immédiate, chaque machine DXJ™ est fournie de série avec 5 jeux de matrices de poinçonnage polyvalents, répondant pleinement aux exigences conventionnelles de fabrication sur site détaillées dans le tableau ci-dessous :

Nom Spécification
Matrice de poinçonnage Φ7, Φ9, Φ10.5, Φ13.8, Φ17, Φ20.5
  • 모형701
  • 모형702

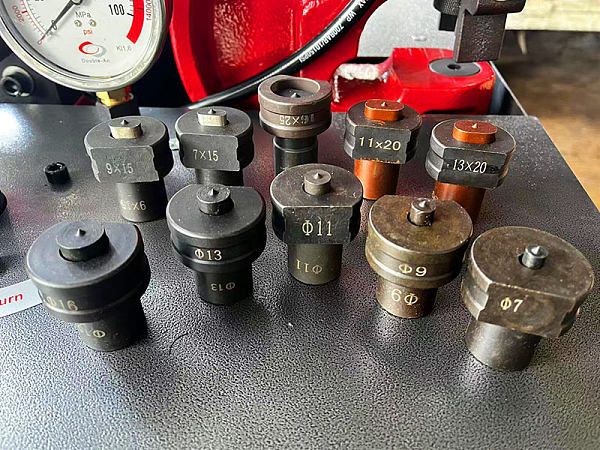

  • 모형703
  • 模具04

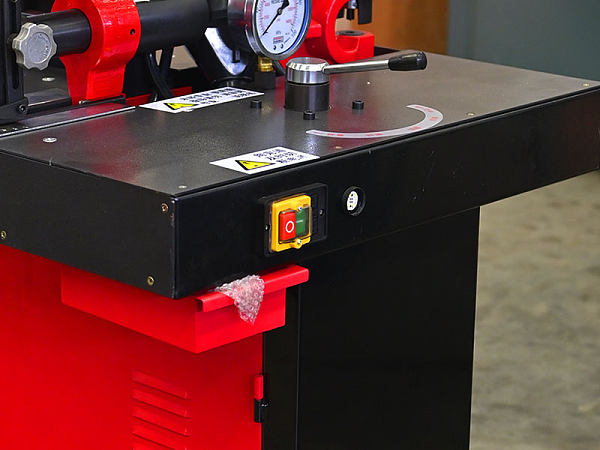

  • 모형705
  • 모형706

Comment utiliser la machine portative de jeu de barres ?

Préparation

Vérifier et configurer : Inspectez l’hydraulique et les matrices DXJ™ ; préparez les jeux de barres en cuivre/aluminium appropriés.

Fixer et aligner : Placez le jeu de barres sur l’établi et ajustez les dispositifs pour un alignement précis.



Opération

Sélectionner l’unité : Tournez la vanne directionnelle vers le poste de découpe, de poinçonnage ou de pliage requis.

Exécuter : Mettez le système hydraulique en marche et appuyez sur la pédale pour terminer le traitement.

Veuillez noter que la capacité de poinçonnage réelle pour une même spécification de matrice (par exemple, Φ13) peut varier selon les différents modèles de machines DXJ™. Quel que soit l’équipement, nous recommandons strictement que l’épaisseur du jeu de barres ne dépasse jamais la limite nominale de la matrice — par exemple, l’épaisseur maximale de traitement autorisée pour une matrice de Φ7 est de 6mm.

Modèle DHY-150 DHY-200A DHY-200B
Φ7 2-6mm 2-6mm 2-6mm
Φ9 2-8mm 2-8mm 2-8mm
Φ10.5 2-10mm 2-10mm 2-10mm
Φ13.8 2-10mm 2-12mm 2-12mm
Φ17 2-10mm 2-12mm 2-12mm
Φ20.5 2-10mm 2-12mm 2-12mm

Où acheter une machine portative de jeu de barres ?

Dans le secteur mondial de fabrication de machines CNC pour barres omnibus, les fournisseurs chinois disposent d’un avantage concurrentiel inégalé en termes de rapport qualité-prix. En tant que fabricant chinois expérimenté dans le secteur, DXJ™ a établi une coopération stratégique à long terme avec des géants industriels de renommée mondiale tels que ABB et Siemens. Ensemble, nous développons et innovons des technologies avancées d’automatisation et de fabrication complexe de barres omnibus, afin de fournir des solutions polyvalentes et intelligentes de traitement des barres omnibus aux fabricants mondiaux d’équipements électriques.

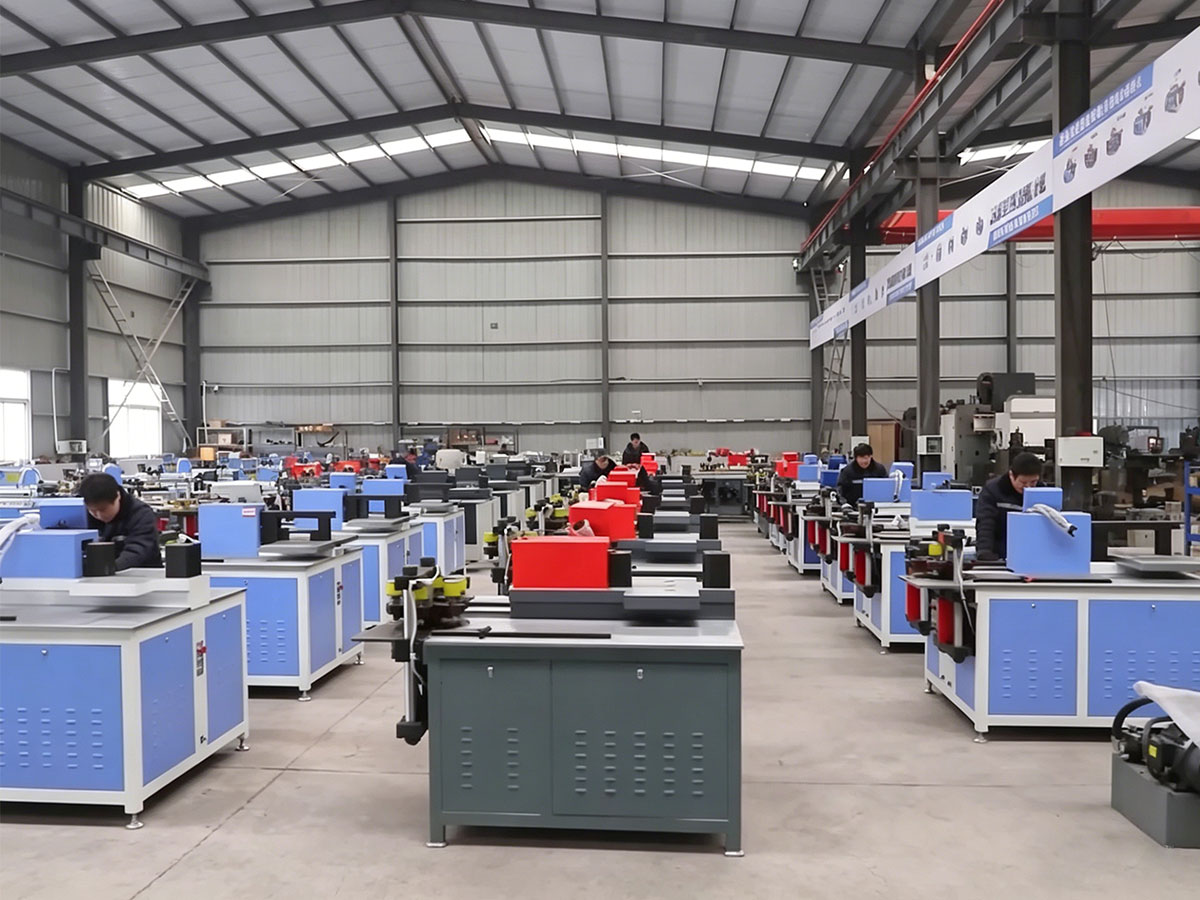

Animé par une vision de collaboration mondiale, DXJ™ accueille chaleureusement les entreprises internationales et les partenaires du secteur de la fabrication d’appareillage de commutation à visiter notre usine de machines pour barres omnibus de pointe en Chine pour des échanges techniques, des inspections sur site et des partenariats stratégiques.

  • usine (5)
  • usine (4)
  • usine (3)

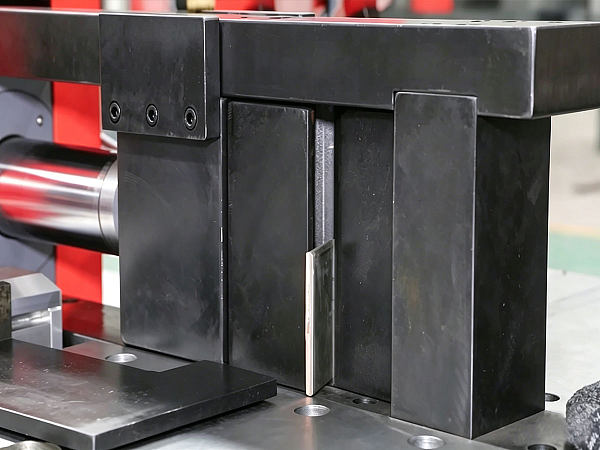

  • usine (2)
  • usine (1)
  • usine (6)

Avantages de la machine portative de jeu de barres

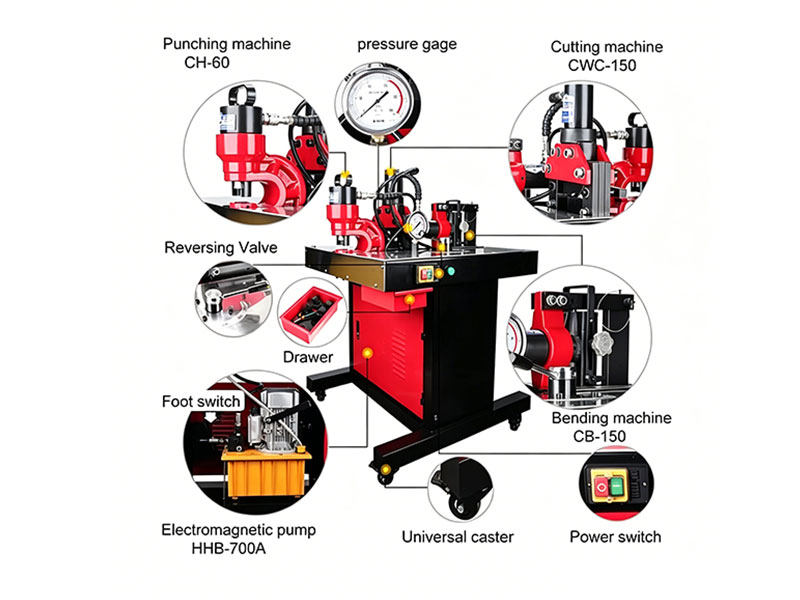

Image-Gallery03

Compacte, très mobile, et parfaite pour l’installation et la maintenance sur site.

La caractéristique distinctive de cette machine de jeu de barres DXJ™ est sa portabilité, qui permet une fabrication immédiate sur site et des réparations d’urgence sans transport vers l’atelier. En combinant des outils de poinçonnage, de découpe et de pliage séparés, elle permet une utilisation par une seule personne dans des espaces confinés et offre une polyvalence remarquable pour diverses spécifications de cuivre et d’aluminium.

Entraînement par pompe à électrovanne efficace et durable pour un contrôle hydraulique précis.

Notre machine DXJ™ utilise une pompe à électrovanne pour une régulation ultra-précise du débit d’huile, garantissant une force motrice stable et continue. Cela assure une contrainte uniforme pendant la fabrication, produisant des sections de jeu de barres parfaitement lisses et sans bavures.
Par rapport aux pompes traditionnelles, elle s’active et se désactive instantanément pour répondre rapidement lors de la construction sur site et des réparations d’urgence. Sa structure simplifiée ne nécessite pratiquement aucun entretien et double efficacement la durée de vie de la machine.

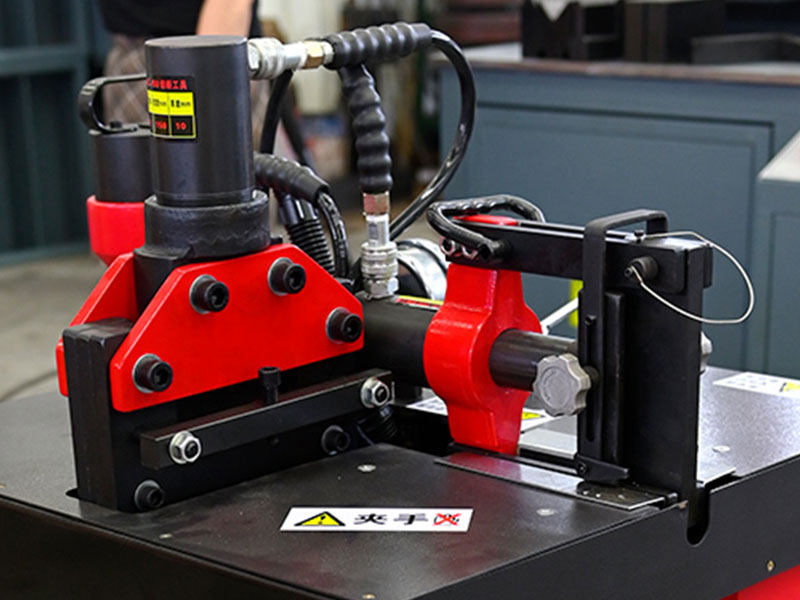

Image-Gallery04
