Machine CNC pour barres omnibus 3 en 1
Conçue par DXJ™, cette machine CNC multifonction semi-automatique intègre un positionnement automatique servo avancé pour offrir des solutions de pliage, de poinçonnage et de coupe de barres omnibus de haute précision.
Spécialisé dans les équipements de traitement de barres omnibus CNC et les équipements de tôlerie CNC
Nous sommes un fabricant professionnel engagé dans la R&D, la production, la vente et le service d’équipements de traitement de barres omnibus CNC et d’équipements de tôlerie CNC. Nos principaux produits comprennent : machines de traitement de barres omnibus CNC, machines de poinçonnage et de cisaille pour barres omnibus CNC, machines de pliage de barres omnibus CNC, machines de traitement de barres en cuivre à trois stations, équipements spéciaux pour conduits de barres omnibus, etc., largement utilisés dans les ensembles complets haute et basse tension, le transport et la distribution d’électricité, les nouvelles énergies, le transport ferroviaire, les équipements de communication et d’autres domaines.

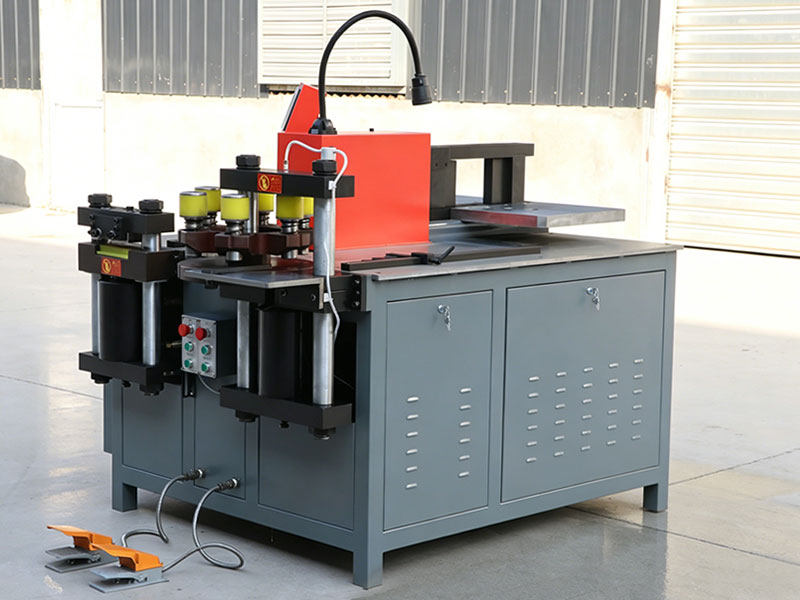

Notre machine CNC 3 en 1 pour barres omnibus est composée d’unités de pliage, de poinçonnage et de coupe, et équipée de trois stations hydrauliques indépendantes. Les trois postes de travail peuvent fonctionner simultanément sans interférence mutuelle. Elle permet une coupe des barres omnibus en cuivre sans bavure, sans angle d’affaissement et sans perte.
Adoptant un moteur 100 % cuivre pur, une matrice de poinçonnage en Cr12MoV et une matrice de pliage forgée en 45# pour une longue durée de vie et une haute résistance à l’usure. L’unité de pliage est équipée d’un système Siemens PLC, prenant en charge 6 types de pliage de base, notamment en L, en Z et en U, avec des angles de pliage spéciaux personnalisés disponibles. La précision de pliage atteint ±0.5°. Système de contrôle Siemens PLC, stable et fiable, transmission directe de l’angle, avec mémoire, prend en charge l’anglais/le russe/le thaï/plus de langues.
![DXJ-30CN Machine de pliage de barres omnibus CNC]( "DXJ-30CN Machine de pliage de barres omnibus CNC")
DXJ-30CN Machine de pliage de barres omnibus CNC
Largeur max. : 160mm
Épaisseur max. : 15mEn savoir plus![DXJ-50CN 3in1 Busbar Machine]( "DXJ-50CN 3in1 Busbar Machine")
DXJ-50CN 3in1 Busbar MachineMax. Largeur: 260mm
Max. Épaisseur: 16mmEn savoir plus![Machine pour barre omnibus en cuivre DXJ-80CN]( "Machine pour barre omnibus en cuivre DXJ-80CN")
Machine pour barre omnibus en cuivre DXJ-80CNLargeur max. : 300mm
Épaisseur max. : 20mmEn savoir plus
Envoyez-nous un message
Comment acheter une machine CNC pour barres omnibus adaptée
Notre équipe d’ingénierie DXJ™ recommande le modèle idéal de machine pour barres omnibus en fonction de l’épaisseur et de la largeur maximales de vos matériaux de traitement. Notre série de machines CNC 3 en 1 pour barres omnibus propose trois modèles équipés de pompes hydrauliques de 300KN, 500KN et 800KN, capables de traiter respectivement des barres omnibus en cuivre jusqu’à 15mm/160mm, 16mm/260mm et 20mm/300mm.
Notre machine CNC trois-en-un DXJ™ pour barres omnibus se compose d’une unité de coupe, d’une unité de poinçonnage et d’une unité de pliage. Chaque unité est équipée d’un système d’entraînement hydraulique indépendant et peut être utilisée par 3 personnes en même temps. L’unité de pliage adopte le système Siemens PLC et prend en charge six types de modes de pliage des barres omnibus, notamment en L, en Z et en U, avec une marge d’erreur de ±0.3°.
Quelles sont les fonctions de la machine CNC pour barres omnibus ?
La machine CNC pour barres omnibus DXJ™ intègre trois unités de travail indépendantes : pliage, poinçonnage et coupe, offrant une solution de fabrication polyvalente 3-en-1. En remplaçant simplement les différentes matrices sur chaque poste de travail indépendant, les opérateurs peuvent facilement plier des barres omnibus en cuivre ou en aluminium à divers angles et percer des trous de différentes formes et tailles.
Afin de satisfaire pleinement les exigences internationales de traitement standard des barres omnibus en cuivre, chaque équipement DXJ™ est livré de série avec un ensemble complet d’outillage haut de gamme : 5 jeux de matrices de pliage, 8 jeux de matrices de poinçonnage, 1 jeu de matrices de marquage et 1 jeu de matrices de coupe, comme détaillé dans le tableau ci-dessous :
![Servo Motor SSF060010TP]()
Servo Motor SSF060010TP![Siemens PLC]()
Siemens PLC![Moteurs industriels]()
Moteurs industriels![Unités de puissance hydraulique]()
Unités de puissance hydraulique![Vis à rouleaux de grade sol]()
Vis à rouleaux de grade sol![Armoire de commande de la machine de traitement des barres omnibus]()
Armoire de commande de la machine de traitement des barres omnibus
Comment utiliser une machine CNC pour barres omnibus ?
La machine CNC pour barres omnibus DXJ™ 3 en 1 offre un fonctionnement hautement intelligent. Lors de la première utilisation, les opérateurs n’ont qu’à saisir les paramètres du plan de la barre omnibus — y compris les angles de pliage, les longueurs de coupe et les coordonnées de poinçonnage — dans le programme PLC via un écran tactile IHM intuitif. Ces programmes sont enregistrés de façon permanente dans la mémoire du système et peuvent être rappelés instantanément pour les lots futurs, éliminant complètement les saisies répétitives.
Une fois les paramètres vérifiés et les bonnes matrices sélectionnées, l’opérateur peut exécuter sans difficulté l’ensemble de la séquence de traitement de la barre omnibus simplement en appuyant sur la pédale. Aucune autre intervention manuelle n’est requise, ce qui garantit une sécurité maximale pour l’opérateur tout en augmentant considérablement la productivité de l’atelier.
En principe, la capacité de poinçonnage de la même matrice de poinçonnage varie selon les différents modèles de machines pour barres omnibus DXJ™. Par exemple, l’épaisseur maximale du matériau qu’une matrice Φ13 peut traiter dépend fortement de la configuration spécifique de l’équipement. Néanmoins, afin de garantir une précision de traitement optimale et de prolonger la durée de vie des outillages, nous recommandons strictement que l’épaisseur de la barre omnibus à traiter ne dépasse jamais la spécification nominale de la matrice de poinçonnage sélectionnée ; par exemple, une matrice de poinçonnage Φ7 est conçue pour une épaisseur de poinçonnage maximale de 6mm.
Pour guider votre atelier vers une production sûre et à haut rendement, les ingénieurs techniques DXJ™ ont défini la plage précise de capacité de poinçonnage pour chaque spécification de matrice sur l’ensemble de nos différents modèles d’équipements, comme détaillé dans le tableau ci-dessous :
Où acheter une machine CNC pour barres omnibus ?
Dans le secteur mondial de fabrication de machines CNC pour barres omnibus, les fournisseurs chinois disposent d’un avantage concurrentiel inégalé en termes de rapport qualité-prix. En tant que fabricant chinois expérimenté dans le secteur, DXJ™ a établi une coopération stratégique à long terme avec des géants industriels de renommée mondiale tels que ABB et Siemens. Ensemble, nous développons et innovons des technologies avancées d’automatisation et de fabrication complexe de barres omnibus, afin de fournir des solutions polyvalentes et intelligentes de traitement des barres omnibus aux fabricants mondiaux d’équipements électriques.
Animé par une vision de collaboration mondiale, DXJ™ accueille chaleureusement les entreprises internationales et les partenaires du secteur de la fabrication d’appareillage de commutation à visiter notre usine de machines pour barres omnibus de pointe en Chine pour des échanges techniques, des inspections sur site et des partenariats stratégiques.
Avantages de la machine CNC pour barres omnibus
Positionnement automatique servo complet & haut niveau d’automatisation.
Chaque poste de travail de la machine à barres omnibus en cuivre DXJ™ est intégré à une vis à rouleaux servo de précision. Grâce au système PLC avancé, les opérateurs peuvent contrôler en toute fluidité les longueurs de traitement et localiser automatiquement les coordonnées exactes des paramètres pour le poinçonnage ou la coupe des barres omnibus. Cette précision exceptionnelle de coupe, de pliage et de poinçonnage garantit que chaque produit fini est conforme à des normes de qualité strictes — un facteur essentiel pour les applications électriques où la précision détermine directement la sécurité et l’efficacité opérationnelles.
Simultanément, la machine CNC pour barres omnibus DXJ™ traite sans effort divers types et dimensions de barres omnibus grâce à un contrôle PLC intelligent et à des combinaisons de matrices polyvalentes. Cette adaptabilité remarquable offre une flexibilité maximale pour des configurations de fabrication variées, permettant de personnaliser parfaitement les barres omnibus pour des applications industrielles spécifiques.
Intégration CNC de bout en bout pour une cohérence produit inégalée.
Dotée du contrôleur CNC Siemens de nouvelle génération et d’un cadre PLC mature, notre machine assure un contrôle synchronisé et ultra-précis de chaque cycle de pliage, de poinçonnage et de coupe. En réduisant au minimum l’intervention manuelle, nous garantissons que chaque barre omnibus produite respecte des normes de qualité identiques et répétables.
Commande coordonnée multi-axes pour maximiser le rendement et la flexibilité. Grâce à la technologie CNC avancée, l’unité de poinçonnage de notre machine de traitement des barres omnibus prend en charge une commande multi-axes (alignement simultané des axes X et Y) pour exécuter des tâches de fabrication complexes en un seul passage, raccourcissant considérablement les cycles de production. Cette synchronicité multi-axes apporte une flexibilité opérationnelle optimale à votre atelier, vous permettant de traiter avec une efficacité fluide des profils, formes et dimensions personnalisées de barres omnibus variés.
