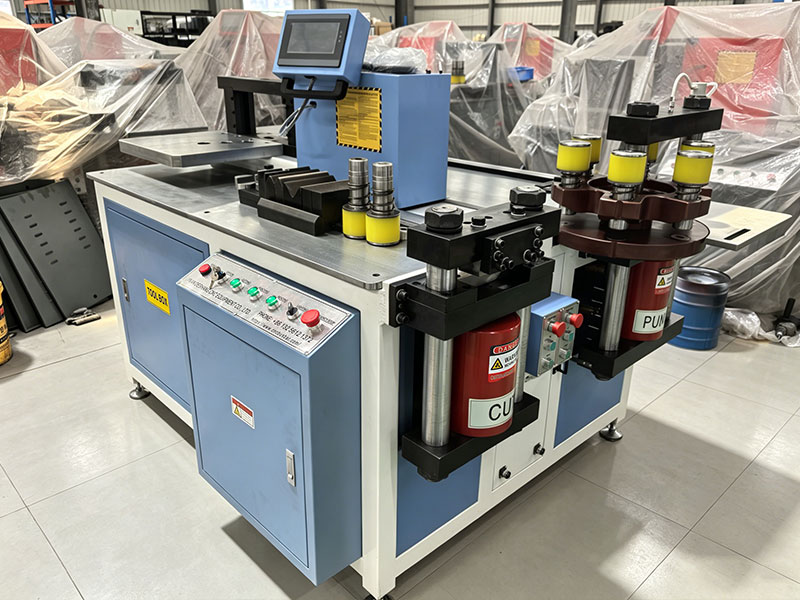

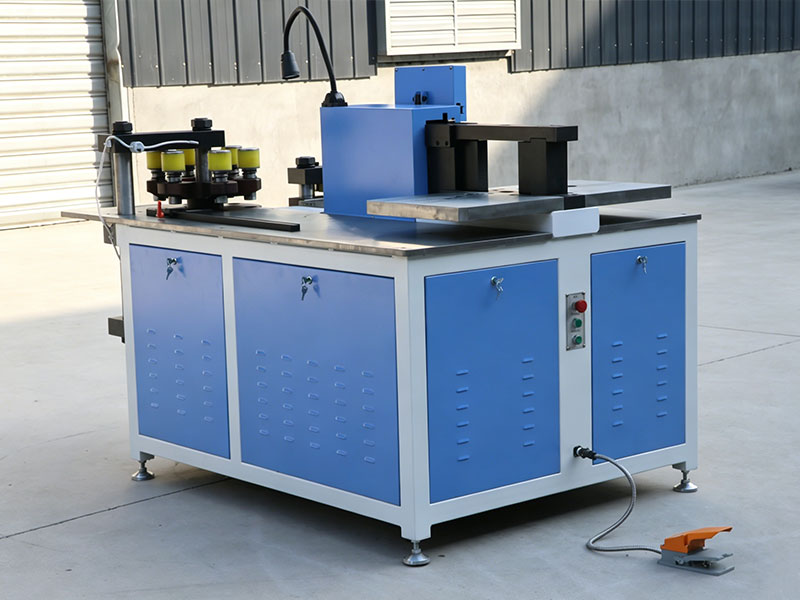

Machine de pliage de barres omnibus CNC DXJ-30CN

La machine à cintrer les barres omnibus modèle DXJ-303CN est équipée de trois stations hydrauliques indépendantes, permettant aux trois postes de travail de fonctionner simultanément sans interférence mutuelle.

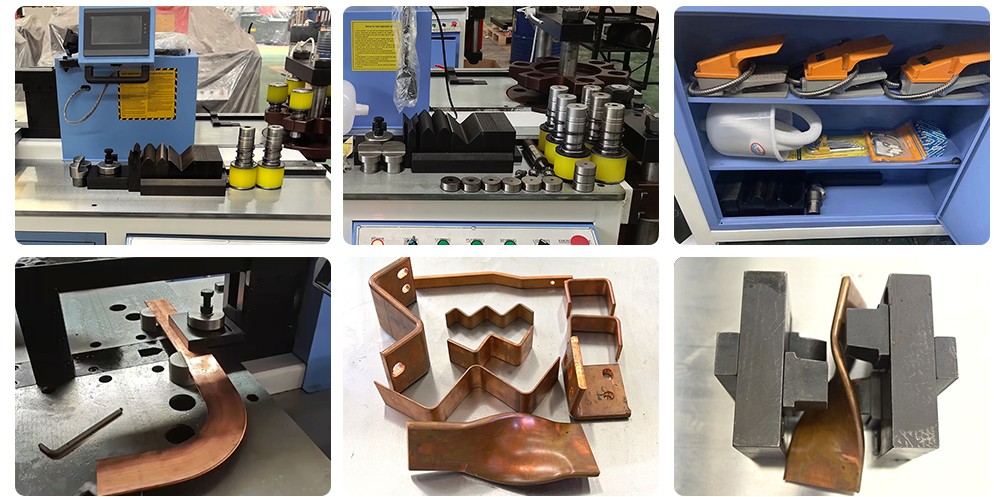

Elle est livrée avec un jeu complet de matrices standard : trous ronds Φ7/Φ9/Φ11/Φ13/Φ17/Φ21 mm, trous oblongs : Φ13×18, Φ17×21. Elle est également équipée de 3 jeux de matrices de cintrage à plat, 1 jeu de matrice de cintrage vertical, 1 jeu de matrice de cintrage en U et 1 jeu de matrice de gaufrage.

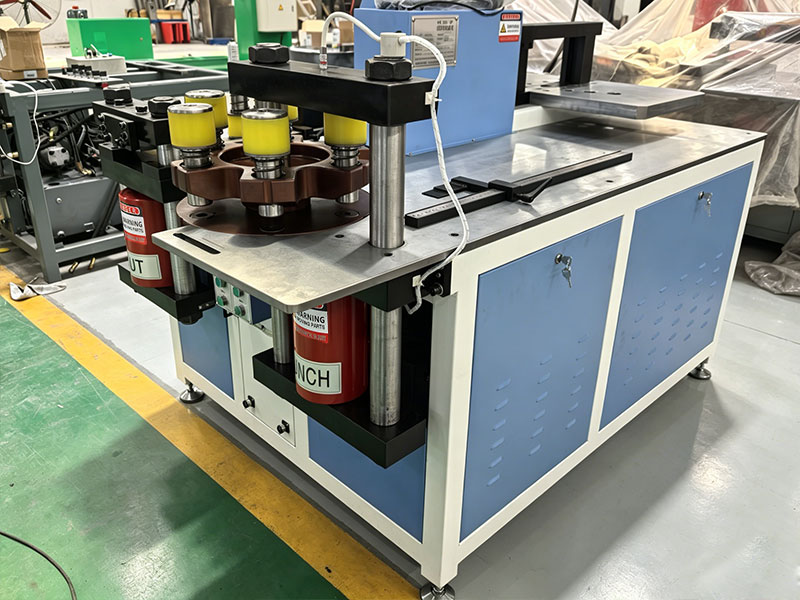

L’unité de poinçonnage adopte une conception à trois systèmes de positionnement : positionnement laser, positionnement par double règle et goupille de positionnement. Toutes les matrices de poinçonnage ont passé un test de fatigue et peuvent poinçonner 50 000 trous en continu de manière stable. La vitesse de poinçonnage atteint 0,2 minute par trou, avec un diamètre de trou minimal de φ3,2 mm et un diamètre maximal de φ35 mm.

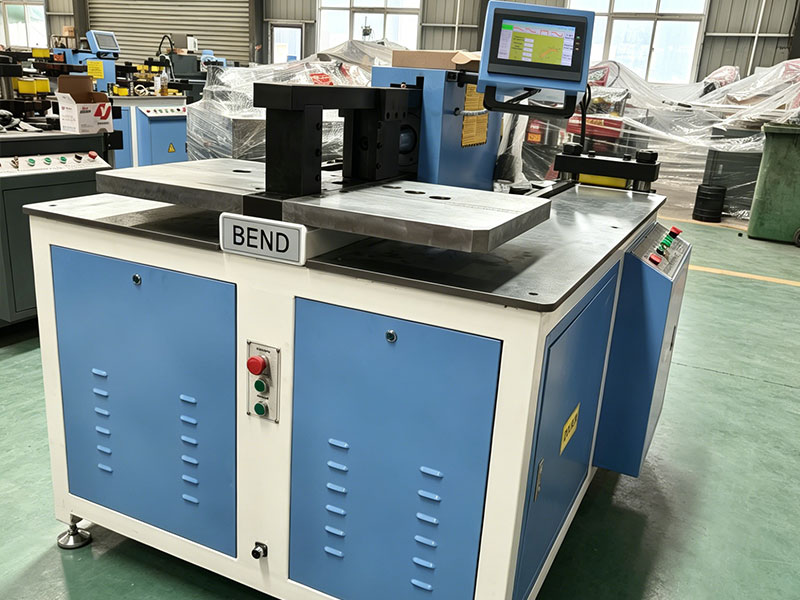

La précision de l’unité de cintrage est de ±0,5°. Elle traite des barres omnibus d’une taille minimale de 3 mm d’épaisseur × 20 mm de largeur et d’une taille maximale de 15 mm d’épaisseur × 160 mm de largeur.

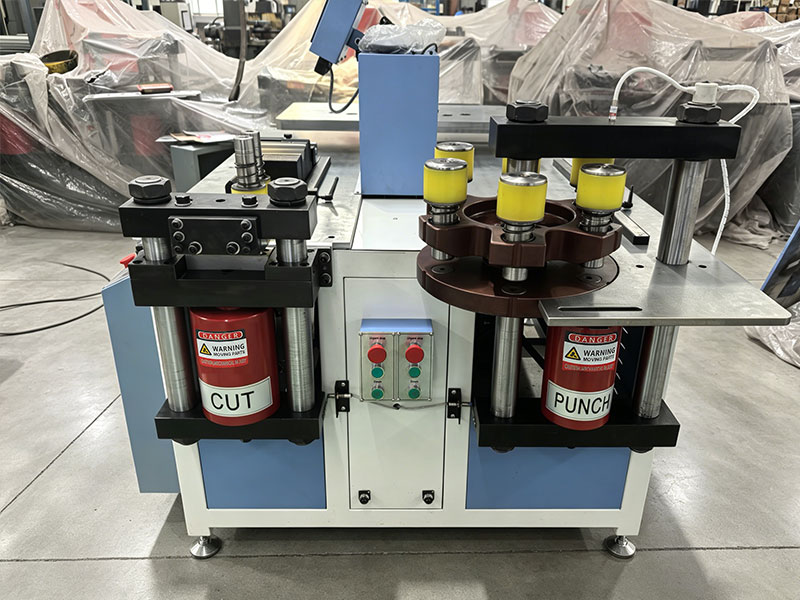

La poutre centrale de cisaillement est coulée d’une seule pièce avec une conception épaissie de 11 cm, et ne se desserre jamais après une utilisation prolongée. Elle convient au traitement de barres omnibus en cuivre et en aluminium d’une largeur maximale de 160 mm et d’une épaisseur maximale de 15 mm. Elle est équipée d’un arbre d’origine poli avec précision, résistant à la rouille et indéformable pour une longue durée de vie.

Paramètres du vérin de cisaillement : diamètre extérieur de 200 mm, diamètre intérieur de 160 mm, diamètre de la tige de piston de 80 mm, force de cisaillement allant jusqu’à 500 KN. Elle permet de cisailler les barres omnibus en cuivre sans bavures, sans écrasement des angles et sans chutes.

Équipée d’un moteur 100 % en cuivre pur avec une garantie de 5 ans. Les matrices de poinçonnage sont fabriquées en acier Cr12MoV, tandis que les matrices de cintrage sont forgées en acier 45#, offrant une dureté élevée et une bonne résistance à l’usure.

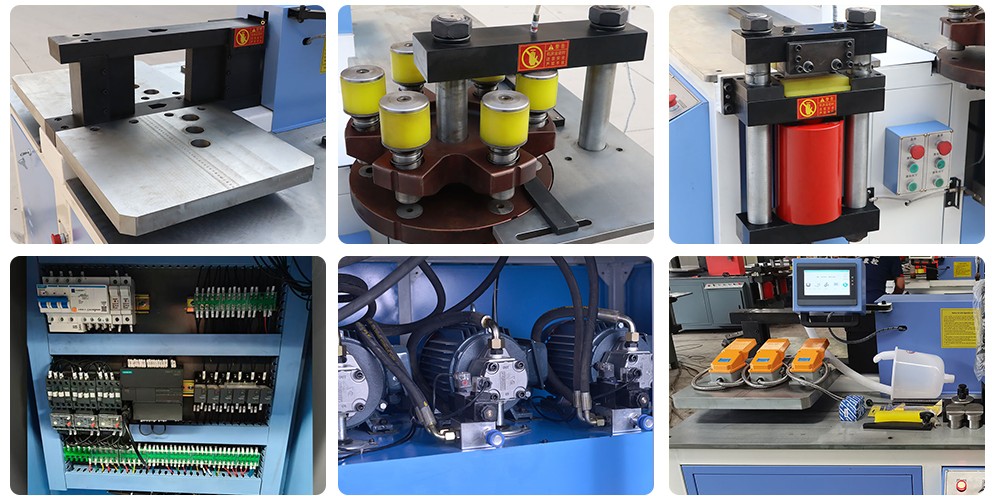

Système de commande PLC Siemens intégré, avec des performances stables, une saisie directe de l’angle et une fonction de mémorisation des données. Il prend en charge plusieurs langues, notamment l’anglais, le russe, le thaï et le vietnamien.
