Qu’est-ce qu’une machine pour jeux de barres et comment traite-t-elle les jeux de barres en cuivre et en aluminium ?

L’importance du traitement des jeux de barres dans la fabrication électrique

Dans les systèmes électriques modernes, les jeux de barres jouent un rôle essentiel dans la distribution sûre et efficace de courants électriques élevés. Ces barres métalliques conductrices, généralement fabriquées en cuivre ou en aluminium, sont largement utilisées dans les appareillages de commutation, les armoires de distribution, les transformateurs, les tableaux de commande et les équipements d’énergie renouvelable.

Toutefois, les matériaux bruts des jeux de barres ne peuvent pas être installés directement dans les systèmes électriques. Ils nécessitent généralement un traitement précis, notamment une découpe à des longueurs spécifiques, le poinçonnage de trous de connexion et le pliage selon des formes personnalisées.

C’est ici qu’une machine de traitement des jeux de barres devient un équipement industriel important. En intégrant plusieurs fonctions de traitement dans un seul système, une machine pour jeux de barres permet aux fabricants de produire des jeux de barres précis, fiables et prêts à installer, avec une efficacité et une régularité accrues.

Qu’est-ce qu’une machine pour jeux de barres ?

Une machine pour jeux de barres, également appelée machine de traitement ou machine de fabrication de jeux de barres, est un équipement spécialisé conçu pour usiner les jeux de barres en cuivre et en aluminium utilisés dans les applications électriques.

Contrairement aux outils manuels traditionnels, les machines pour jeux de barres utilisent des systèmes hydrauliques, électriques ou à commande CNC pour réaliser des opérations de précision telles que :

• Découpe des jeux de barres
• Poinçonnage des jeux de barres
• Pliage des jeux de barres
• Embossage et autres opérations personnalisées

La fonction principale d’une machine pour jeux de barres est de transformer des barres plates en cuivre ou en aluminium en composants finis répondant aux exigences précises des fabricants d’équipements électriques.

Par exemple, un fabricant d’appareillages de commutation peut avoir besoin d’un jeu de barres présentant des dimensions, des trous de fixation et des angles de pliage spécifiques. Au lieu d’effectuer ces opérations manuellement, les opérateurs peuvent utiliser une machine pour jeux de barres afin d’achever l’ensemble du processus de fabrication plus rapidement et avec une précision accrue.

Comment fonctionne une machine pour jeux de barres ?

Bien que les différents modèles puissent présenter des structures différentes, la plupart des machines de traitement des jeux de barres suivent un processus de fonctionnement similaire.

L’opération de base comprend :

1. Préparation du matériau du jeu de barres
2. Réglage des paramètres de traitement
3. Découpe du jeu de barres
4. Poinçonnage des trous ou des fentes
5. Pliage du jeu de barres selon la forme requise
6. Inspection du produit fini

Les machines CNC avancées pour jeux de barres peuvent contrôler automatiquement le positionnement, les dimensions et les programmes de production, ce qui les rend adaptées aux environnements de fabrication à grande échelle.

Principales fonctions de traitement d’une machine pour jeux de barres

1. Processus de découpe des jeux de barres

La découpe constitue généralement la première étape de la fabrication des jeux de barres.

Une machine pour jeux de barres découpe les barres en cuivre ou en aluminium à la longueur requise, conformément aux plans d’ingénierie ou aux spécifications de production.

Par rapport aux méthodes de découpe manuelle, les systèmes professionnels de découpe des jeux de barres offrent :

• Une précision dimensionnelle accrue
• Des bords de coupe plus nets
• Une réduction des pertes de matériau
• Une vitesse de production plus élevée

Une découpe précise est particulièrement importante, car des dimensions incorrectes des jeux de barres peuvent affecter leur installation dans les armoires électriques et créer des problèmes lors de l’assemblage.

Les machines modernes utilisent des systèmes de découpe hydrauliques ou des outils de coupe de précision afin de garantir des résultats stables et réguliers.

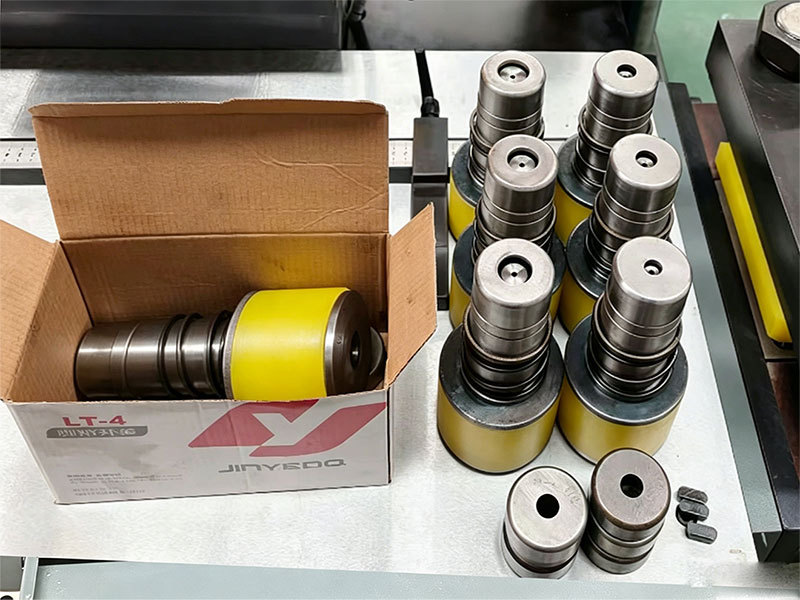

2. Processus de poinçonnage des jeux de barres

Après la découpe, les jeux de barres nécessitent souvent des trous ou des fentes pour les connexions électriques.

La fonction de poinçonnage permet de créer différents types d’ouvertures, notamment :

• Trous ronds
• Trous ovales
• Trous de fixation
• Fentes de connexion

Ces trous permettent aux jeux de barres d’être connectés aux disjoncteurs, aux bornes, aux isolateurs et à d’autres composants électriques.

Un système de poinçonnage de haute qualité garantit la précision de la position des trous, ce qui améliore l’efficacité de l’installation et la fiabilité des connexions électriques.

Les modèles à commande CNC peuvent positionner automatiquement le matériau selon des dimensions programmées, réduisant ainsi les erreurs de mesure manuelle.

3. Processus de pliage des jeux de barres

Le pliage des jeux de barres constitue une autre fonction essentielle, car les armoires électriques disposent souvent d’un espace intérieur limité.

Grâce à une pression contrôlée et à des matrices spécialement conçues, les machines pour jeux de barres peuvent créer différentes formes, telles que :

• Plis en forme de L
• Plis en forme de U
• Plis en forme de Z
• Plis verticaux
• Conceptions de pliage personnalisées

Un pliage précis permet aux jeux de barres de s’adapter parfaitement à l’intérieur des appareillages de commutation et des équipements de distribution électrique, tout en maintenant une distance d’isolement électrique appropriée.

Les systèmes modernes de pliage CNC peuvent contrôler précisément les angles de pliage et compenser le retour élastique du matériau, améliorant ainsi la régularité de la production en série.

Fonctions supplémentaires des machines modernes pour jeux de barres

Outre les trois processus de base que sont la découpe, le poinçonnage et le pliage, certaines machines avancées pour jeux de barres peuvent effectuer des opérations supplémentaires, notamment :

Embossage

L’embossage permet d’ajouter des marques d’identification, des numéros de produit ou des informations de fabrication sur les jeux de barres, facilitant ainsi la gestion de la production.

Torsion

Certaines applications spéciales nécessitent des jeux de barres torsadés afin d’améliorer la flexibilité d’installation ou de répondre aux exigences de disposition électrique.

Ébavurage

Après la découpe et le poinçonnage, l’ébavurage élimine les arêtes vives et améliore la sécurité lors de l’installation.

Ces fonctions supplémentaires rendent les machines modernes pour jeux de barres plus polyvalentes pour la fabrication électrique personnalisée.

Différents types de machines pour jeux de barres

En fonction des exigences de production, les machines pour jeux de barres peuvent généralement être divisées en plusieurs catégories.

Machines manuelles pour jeux de barres

Les machines manuelles constituent des solutions simples et économiques adaptées aux petits ateliers ou aux applications de maintenance.

Avantages :

• Coût d’investissement réduit
• Utilisation facile
• Déplacement flexible

Limites :

• Efficacité de production plus faible
• Dépendance accrue aux compétences de l’opérateur
• Précision de traitement limitée

Machines hydrauliques pour jeux de barres

Les modèles hydrauliques sont largement utilisés, car ils offrent une force de traitement élevée et des performances stables.

Ils conviennent notamment à :

• La fabrication d’armoires électriques
• La production d’équipements électriques
• La fabrication de jeux de barres en volumes moyens

Machines CNC pour jeux de barres

Les machines CNC pour jeux de barres représentent le niveau avancé de la technologie de traitement des jeux de barres.

Elles utilisent des systèmes commandés par ordinateur pour gérer :

• Les dimensions de découpe
• Les positions de poinçonnage
• Les angles de pliage
• Les programmes de production

Leurs principaux avantages comprennent :

• Une grande précision
• Une qualité de traitement reproductible
• Une réduction des besoins en main-d’œuvre
• Une efficacité de production accrue

Pour les grands fabricants d’équipements électriques, les machines CNC pour jeux de barres deviennent de plus en plus populaires, car elles améliorent à la fois la productivité et la régularité des produits.

Applications des machines de traitement des jeux de barres

Les machines pour jeux de barres sont largement utilisées dans les secteurs nécessitant des connexions électriques fiables.

Les applications courantes comprennent :

• Les appareillages de commutation basse tension
• Les armoires électriques haute tension
• Les systèmes de distribution électrique
• La fabrication de transformateurs
• Les tableaux de commande industriels
• Les systèmes d’alimentation des centres de données
• Les équipements d’énergie renouvelable
• Les infrastructures de recharge pour véhicules électriques

Alors que la demande mondiale en infrastructures électriques continue de croître, une technologie efficace de fabrication des jeux de barres devient de plus en plus importante.

Pourquoi choisir une machine professionnelle pour jeux de barres ?

Par rapport aux méthodes traditionnelles de traitement manuel, une machine professionnelle pour jeux de barres offre des avantages significatifs :

Précision de traitement accrue

Une découpe, un poinçonnage et un pliage précis améliorent la qualité des produits et réduisent les problèmes d’installation.

Amélioration de l’efficacité de production

Plusieurs processus peuvent être réalisés rapidement sans transférer les matériaux entre différentes machines.

Réduction des pertes de matériau

Un positionnement précis minimise les erreurs et améliore l’utilisation des matériaux.

Meilleure régularité de production

Les systèmes automatisés garantissent que chaque jeu de barres respecte les mêmes normes de fabrication.
