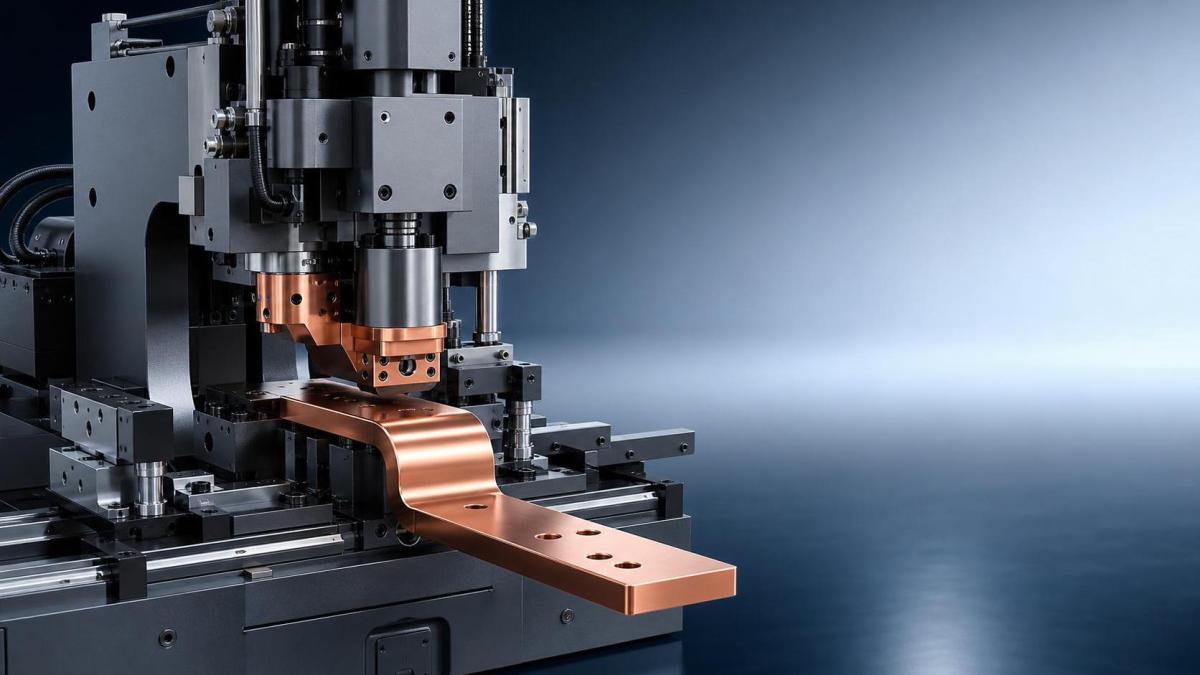

Explication des paramètres techniques des machines à barres omnibus : tonnage, précision et plage de traitement

Commencez par le cas de charge, et non par le tonnage indiqué au catalogue

Lorsqu’une équipe technique évalue une Busbar Machine, les trois chiffres qui orientent généralement toute la décision sont la force de formage, la précision d’usinage et la plage de traitement utile. Ces données paraissent simples sur une fiche technique, mais elles ne prennent tout leur sens que lorsqu’elles sont reliées au travail réel : nuance du cuivre ou de l’aluminium, largeur et épaisseur de la barre, configuration des trous, rayon de pliage, taille des lots et capacité de la ligne à traiter chaque jour des spécifications variées.

L’erreur courante consiste à considérer le tonnage comme le paramètre principal et tout le reste comme secondaire. En pratique, une machine surdimensionnée peut tout de même produire des pièces de mauvaise qualité si l’outillage, le système de positionnement ou le contrôle de course sont insuffisants. À l’inverse, une machine plus petite peut fonctionner correctement pour une gamme de produits limitée, mais devenir un goulot d’étranglement dès que les dimensions des barres augmentent.

La première vérification est donc simple : notez les sections maximales de cuivre et d’aluminium que vous devez réellement plier, poinçonner, couper ou embosser. Comparez ensuite cette exigence à la capacité de travail nominale de la machine pour chaque procédé, et non à un seul chiffre global.

Vérifiez le tonnage pour chaque opération

Une Busbar Machine ne mobilise pas la force de la même manière pour toutes ses fonctions. Le pliage, le poinçonnage et la coupe imposent des charges différentes au système hydraulique ou servo, et les risques diffèrent également. Le pliage de barres courtes et épaisses peut mettre la capacité de force à l’épreuve. Le poinçonnage de configurations de trous denses révèle souvent la rigidité du châssis et la qualité de la matrice. La coupe d’un aluminium épais peut sembler facile sur le papier, mais elle peut tout de même laisser une déformation du bord si le jeu et l’état de la lame ne sont pas adaptés.

• Pour le pliage : vérifiez la largeur et l’épaisseur maximales de barre que la machine peut plier selon l’angle et le rayon requis. Un tonnage sans géométrie de pliage est une donnée incomplète.
• Pour le poinçonnage : vérifiez le plus grand diamètre de trou et l’épaisseur maximale en production continue, et pas uniquement la capacité de poinçonnage ponctuelle.
• Pour la coupe : examinez la qualité du bord après la coupe. Si la machine peut couper la section, mais produit des bavures ou des déformations, la capacité nominale est peu utile.
• Pour l’embossage : confirmez que la force nominale reste valable lorsque la station d’embossage et le jeu de matrices réellement prévu pour vos pièces sont utilisés.

C’est à ce stade que les acheteurs expérimentés demandent généralement des pièces échantillons ou, au minimum, les limites propres à chaque procédé. Un chiffre unique de tonnage est utile, mais il ne constitue jamais toute la réponse.

La précision ne se limite pas à la tolérance dimensionnelle

Dans le traitement des barres conductrices, la précision doit être considérée comme une combinaison de la répétabilité du positionnement, de la constance de l’angle, de la relation entre le trou et le bord, ainsi que de la stabilité des pièces sur l’ensemble d’un poste de travail. Les évaluateurs techniques se concentrent souvent sur la dimension finale, mais c’est la répétabilité qui protège ensuite la qualité de l’assemblage.

Si la machine poinçonne avec précision les premières pièces, puis dérive lorsque la matrice chauffe ou que l’opérateur modifie l’épaisseur du matériau, il s’agit d’un problème opérationnel, et pas seulement d’un problème de métrologie. Il en va de même pour le pliage. Une machine peut atteindre l’angle programmé en mode test, puis varier lorsque différentes largeurs de barres sont chargées successivement.

Une évaluation pratique comprend généralement les questions suivantes :

1. Comment le positionnement est-il réalisé : butée manuelle, butée arrière mécanique, axe CNC ou positionnement servo ?
2. Qu’est-ce qui contrôle la course et le point de retour, et quelle est la répétabilité de cette méthode sur des cycles continus ?
3. Les moules et les matrices sont-ils conçus pour garantir un alignement stable, ou la qualité du réglage dépend-elle trop des corrections de l’opérateur ?
4. Est-il facile de maintenir le même résultat avec le cuivre et l’aluminium, qui ne se comportent pas de manière identique lors du formage ?

Si vous comparez des machines présentant des capacités de force similaires, c’est généralement ici que se révèle la véritable différence. DXJ positionne ses équipements de traitement des barres conductrices autour de moules de précision, de composants d’entraînement stables et d’une qualité de fabrication maîtrisée, ce qui est important, car la perte de précision commence souvent par l’usure mécanique et un outillage de mauvaise qualité avant d’apparaître sur la barre finie.

Définissez la plage de traitement comme la production l’utilise réellement

La « plage de traitement » semble être une simple spécification dimensionnelle, mais elle doit être interprétée avec beaucoup plus d’attention. La plage utilisable ne comprend pas uniquement la largeur, l’épaisseur ou la taille de trou maximales. Elle inclut également la longueur minimale de pièce exploitable, le dégagement autour de l’outil, la profondeur de col disponible, les interférences lors du pliage et la capacité de la machine à gérer les petites séries et les changements fréquents sans perdre son rythme.

Par exemple, une machine peut accepter une barre de grande largeur sur le plan dimensionnel, mais rencontrer des difficultés lorsque le trou est proche du bord ou lorsque plusieurs pliages créent des interférences avec le châssis. Une autre machine peut couvrir toute la plage d’épaisseurs, mais nécessiter des repositionnements répétés, ce qui réduit le débit et augmente les erreurs de manipulation.

Allez au-delà des chiffres clés et examinez la méthode de commande

Une machine qui répond aux exigences de charge et de dimensions peut tout de même être un mauvais choix si sa logique de commande est insuffisante. Pour les acheteurs techniques, cela apparaît généralement à deux niveaux : le temps de réglage et la répétition des travaux. Si les changements d’angle, les variations d’espacement des trous et les lots mixtes sont fréquents, la commande CNC et un positionnement fiable par butée permettent de réaliser davantage d’économies qu’une augmentation marginale de la force nominale.

C’est également le bon moment pour distinguer les équipements de traitement des barres conductrices des autres machines de production de bobines et de transformateurs présentes dans le même atelier. Par exemple, DXJ-RX1T Horizontal Coil Winding Machine (1 Ton) est conçue pour le bobinage de bobines haute et basse tension, avec des fonctions telles que la régulation de vitesse en continu, le freinage automatique et le comptage des spires via un écran tactile. Ces principes de contrôle de la production sont utiles, mais ils s’appliquent à un procédé différent. Lors de l’évaluation d’une Busbar Machine, la question équivalente est de savoir si le système de commande prend en charge un positionnement répétable, des changements rapides et une exécution stable des opérations de pliage, de poinçonnage, de coupe ou d’embossage.

La qualité de l’outillage et la rigidité du châssis déterminent la fiabilité des spécifications

Sur le papier, deux machines peuvent sembler proches. Dans l’atelier, la qualité des matrices, la précision des moules et la rigidité structurelle distinguent un outil de production fiable d’une machine nécessitant des réglages constants. Cela est encore plus important lors du traitement de barres conductrices en cuivre, car les marques de surface, la déformation des trous et les irrégularités de pliage sont difficiles à dissimuler lors des étapes suivantes.

Voici quelques vérifications à effectuer avant l’approbation :

• Demandez quel matériau et quelle norme d’usinage sont utilisés pour les moules et les matrices.
• Vérifiez si la conception du châssis résiste à la déflexion sous la charge de travail.
• Examinez la qualité du moteur et des composants hydrauliques, en particulier si la machine doit fonctionner sur de longues équipes.
• Vérifiez la rapidité de remplacement des pièces d’usure et la possibilité de stocker facilement un outillage de rechange.

Le positionnement de Dexinjia autour de moules de précision, de moteurs en cuivre pur et de normes de fabrication maîtrisées est pertinent ici, car la stabilité à long terme repose généralement sur les composants et la qualité de fabrication, et non sur le langage des brochures.

Faites correspondre les spécifications techniques à la décision d’achat

Pour une évaluation technique, je ne classerais pas les options en fonction du tonnage en premier. Je les examinerais dans l’ordre suivant : plage réelle des procédés, constance de la précision, capacité de force pour chaque opération, qualité de l’outillage, puis facilité de maintenance. Les certifications telles que ISO, CE, 3A ou EAC constituent des points de contrôle utiles concernant la rigueur du fournisseur et l’accès au marché, mais elles ne remplacent pas une évaluation de l’adéquation au procédé.

Si vos pièces sont stables et peu variées, une machine standard offrant la plage appropriée peut suffire. Si les dimensions varient fréquemment ou si les opérateurs alternent entre des travaux sur cuivre et sur aluminium au cours de la semaine, accordez davantage d’importance au contrôle du positionnement, à l’efficacité du changement de matrice et à la répétabilité en production mixte.

La meilleure façon d’éviter une mauvaise sélection est simple : répertoriez les dimensions maximales et minimales de vos barres conductrices, définissez les tolérances critiques des pliages et des trous, identifiez la famille de pièces produite le plus fréquemment, puis évaluez chaque machine candidate par rapport à ces quatre réalités. Cette démarche met rapidement en évidence les spécifications faibles et maintient la décision liée à la production, là où elle doit rester.
