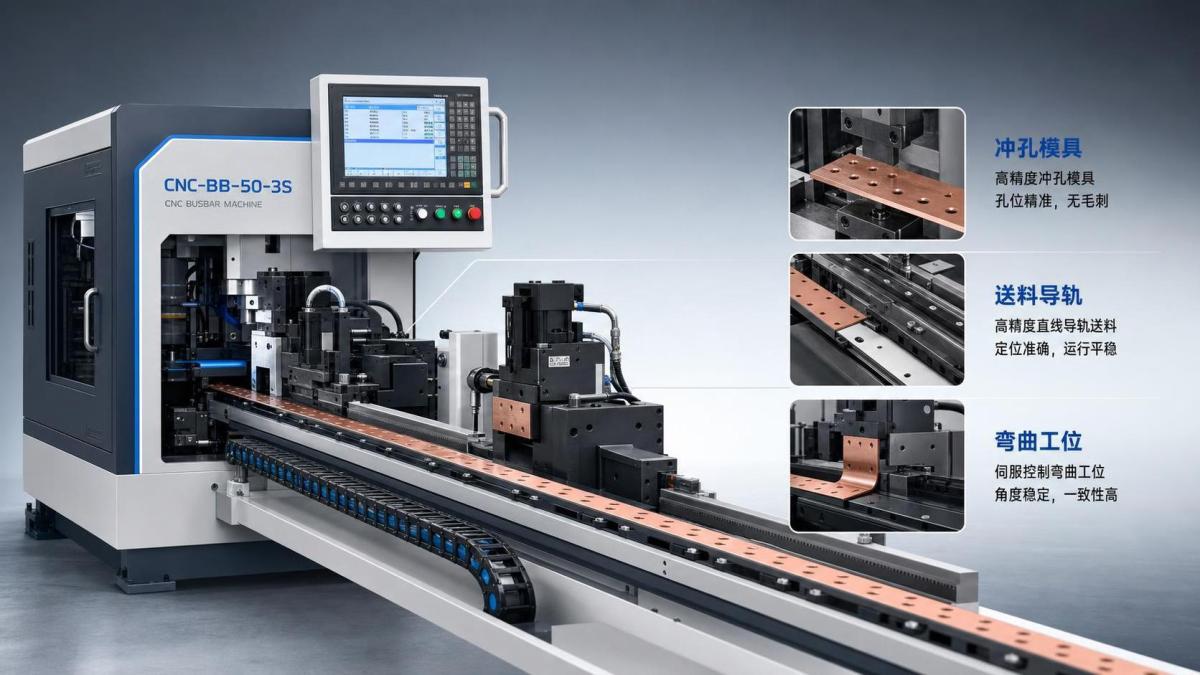

Problèmes courants de précision des machines CNC de traitement des jeux de barres à servomoteur et leurs causes

Problèmes courants de précision des machines de jeu de barres Servo CNC et leurs causes

Les problèmes de précision d'une machine de jeu de barres Servo CNC peuvent entraîner un gaspillage de matériaux, des reprises et des arrêts imprévus. Pour le personnel chargé de la maintenance après-vente, il est essentiel de comprendre les causes courantes des écarts dimensionnels, des erreurs de positionnement et de l'instabilité des résultats d'usinage afin d'effectuer rapidement un diagnostic. Cet article présente les problèmes de précision les plus fréquents, leurs causes profondes et les moyens pratiques de rétablir des performances stables et précises dans la production quotidienne de jeux de barres.

Lorsqu'une machine commence à produire des dimensions, des angles ou des positions de trous incorrects, il est tentant d'accuser immédiatement le système servo. En pratique, ce n'est qu'une partie du problème. Sur les équipements de traitement des jeux de barres, les problèmes de précision résultent souvent de l'interaction entre la mécanique, l'outillage, l'état du matériau, la réponse hydraulique et le réglage par l'opérateur. Si vous intervenez sur ces machines sur site, une bonne méthode consiste à commencer par les causes physiques les plus simples avant d'ouvrir les pages de paramètres.

Vérifier si l'erreur est répétitive

Cela peut sembler évident, mais cette vérification permet de gagner du temps. Un écart répétitif indique généralement un problème d'étalonnage, de référence de positionnement ou de décalage d'outillage. Un écart qui dérive indique généralement un jeu mécanique, une instabilité hydraulique, une variation thermique ou un problème de retour d'information du capteur.

• Si chaque trou poinçonné présente presque le même décalage, vérifiez d'abord le point zéro, la référence de serrage et les données du programme.
• Si les premières pièces sont correctes puis que les suivantes se décalent, recherchez un échauffement de la matrice, un glissement du matériau, une contamination de l'encodeur ou l'influence de la température de l'huile.
• Si les erreurs varient entre le cuivre et l'aluminium, vérifiez le frottement d'alimentation, la compensation du retour élastique et l'état de surface de la barre plutôt que de supposer une défaillance du contrôleur.

Un échantillon rapide de cinq pièces fournit souvent plus d'informations qu'une longue discussion devant l'écran.

Les erreurs de position des trous sont souvent d'abord mécaniques, et non électriques

Si la position de poinçonnage est instable, inspectez attentivement le chemin d'alimentation et les références de butée. Des goupilles de positionnement usées, des surfaces de guidage sales, un serrage desserré et des problèmes de jeu de matrice peuvent tous produire le même symptôme : la CNC indique que l'axe s'est arrêté correctement, mais la pièce ne se trouvait pas réellement à l'endroit supposé par la machine.

Sur les machines utilisant un laser, une règle de mesure ou l'assistance d'une goupille de positionnement, la contamination est importante. Les fines particules de cuivre et d'aluminium s'accumulent rapidement, et une faible accumulation suffit à créer des décalages faibles mais coûteux. Cela est particulièrement important lorsque les clients attendent un alignement précis de plusieurs trous pour les ensembles de jeux de barres d'appareillage électrique ou de transformateurs.

Une autre cause fréquente est l'usure de la matrice. Un ensemble poinçon-matrice qui « fonctionne » encore peut déjà présenter un mauvais guidage. Si les bavures augmentent, si la circularité des trous se dégrade ou si le bruit du poinçonnage devient plus dur, mesurez l'état de l'outillage. Les fabricants qui utilisent des matériaux de matrice durables, tels que le Cr12MoV pour les matrices de poinçonnage, obtiennent généralement un positionnement plus stable sur le long terme, mais l'inspection de l'usure reste une opération de maintenance courante, et non une caractéristique de qualité ponctuelle.

La déviation de l'angle de pliage a généralement plusieurs causes

Les équipes après-vente rencontrent souvent ce problème : l'opérateur signale que « l'angle n'est pas précis », alors que la véritable cause peut être une variation du retour élastique, une sélection incorrecte de la matrice, une discordance d'épaisseur ou un mauvais positionnement du bord de référence. La commande servo améliore la répétabilité, mais elle ne peut pas éliminer le comportement physique du matériau.

Effectuez cette vérification sur site :

Si les spécifications de la machine indiquent une précision de pliage d'environ ±0.5°, cette valeur suppose que l'outillage, le matériau et le réglage sont corrects et stables. Elle ne doit pas être considérée comme une garantie dans toutes les conditions sur site.

Les erreurs de butée arrière et d'alimentation proviennent souvent de points d'usure négligés

Une machine de jeu de barres Servo CNC peut afficher un état normal des alarmes servo tout en alimentant de manière imprécise, car un jeu à l'inversion s'est développé du côté de la transmission. Vérifiez les accouplements, les vis à billes, les guides linéaires, les surfaces de contact de la crémaillère et les vis de fixation. Même un faible desserrage devient évident lorsque la machine répète une alimentation par petits pas pour des configurations de trous denses.

Faites également attention à la lubrification. Des rails de guidage secs peuvent créer un mouvement saccadé qui ressemble à un problème de commande. L'axe atteint la cible, mais pas de manière fluide, et l'arrêt final peut dépendre de la charge ou de la vitesse. C'est pourquoi les registres de maintenance sont importants. Si personne ne peut confirmer les intervalles de lubrification, inspectez d'abord et discutez ensuite.

Pour les ateliers qui traitent des jeux de barres étroits et larges, vérifiez si la machine a récemment été réglée pour des travaux présentant des plages de largeur et d'épaisseur différentes. Certains systèmes de positionnement se comportent différemment à proximité de leurs limites de course. Avec un matériau de 260 mm de large, la rigueur de l'alignement est plus importante que pour les pièces de petite section.

Le comportement hydraulique peut affecter discrètement la précision

Même sur les équipements à commande servo, la réponse hydraulique influence encore la régularité du poinçonnage, du cisaillage et du pliage. Une montée en pression lente, une fuite interne, la présence d'air dans le système ou des valves collantes peuvent modifier le point réel de traitement sous charge. Cela se manifeste par un poinçonnage incomplet, une déformation des bords, une inconsistance de l'angle ou une variation d'un cycle à l'autre.

Un signe pratique réside dans le bruit et les sensations ressenties. Les techniciens expérimentés entendent souvent une anomalie avant de la mesurer. Si la course semble plus douce, retardée ou irrégulière par rapport au fonctionnement normal, vérifiez l'état de l'huile hydraulique, la réponse des valves et l'étanchéité du vérin. Sur les équipements multi-postes, cela est encore plus important, car trois postes fonctionnant indépendamment peuvent révéler une réponse hydraulique insuffisante sur un seul poste alors que les autres semblent fonctionner normalement.

À titre de référence, des équipements tels que la machine de jeu de barres 3-en-1 DXJ-50CN sont conçus autour de postes de poinçonnage, de cisaillage et de pliage pouvant fonctionner indépendamment, avec une commande par API Siemens et une saisie directe de l'angle. Lors des interventions, ce type de configuration facilite l'isolement des pannes, mais uniquement si le technicien distingue les problèmes de positionnement des axes des problèmes d'exécution hydraulique au lieu de les traiter comme une seule et même panne.

Ne négligez pas l'état du matériau

Toutes les réclamations relatives à la précision ne concernent pas la machine. Les jeux de barres en cuivre et en aluminium varient selon le lot, la dureté, le film de surface, la planéité et la qualité des bords. Si les jeux de barres présentent une cambrure, une torsion, une variation d'épaisseur ou une propreté de surface insuffisante à leur arrivée, la machine peut les traiter de manière constante tout en produisant des résultats irréguliers sur les pièces finies.

Il convient de le préciser clairement aux clients : vérifiez le matériau entrant avant de réétalonner une machine en bon état. Une barre courbée ou vrillée placée contre une butée de positionnement ne fournit pas une référence fiable. Pour les opérations de pliage, le retour élastique peut différer entre le cuivre et l'aluminium, ainsi qu'entre différents fournisseurs. Si le client ne fournit aucune norme concernant le matériau, indiquez 【À vérifier】 lors du diagnostic et effectuez un essai avec un échantillon conforme.

Les erreurs de programme et de paramètres restent fréquentes

Après les vérifications mécaniques, revenez aux données CNC. Des hypothèses erronées concernant les unités, des coordonnées inversées, des décalages obsolètes après un changement de matrice et des modifications accidentelles des programmes enregistrés sont des interventions courantes. Les machines dotées de fonctions de mémoire sont pratiques, mais elles conservent également très efficacement les anciennes erreurs.

Quelques habitudes peuvent être utiles :

1. Exécuter un programme de référence vérifié après la maintenance.
2. Enregistrer les valeurs réellement mesurées, et pas seulement les valeurs affichées à l'écran.
3. Vérifier les paramètres de langue et le mode de saisie de l'opérateur si la machine prend en charge plusieurs langues.
4. Verrouiller ou sauvegarder les jeux de paramètres éprouvés avant de modifier les valeurs de compensation.

C'est également à ce stade qu'un fabricant disposant d'un contrôle qualité structuré et d'une assistance technique devient précieux. Dexinjia indique les certifications ISO, 3A, CE et EAC pour sa production et son processus d'exportation, mais dans la maintenance quotidienne, le plus important est que les enregistrements de paramètres, l'identification du câblage et l'assistance technique soient suffisamment clairs pour réduire le temps de diagnostic.

Une courte séquence d'intervention qui fonctionne généralement

Lorsque le temps est limité, voici un ordre fiable : inspecter le bridage de la pièce et les surfaces de référence, vérifier l'usure et la fixation de l'outillage, contrôler l'état du matériau, tester la répétabilité avec un petit lot, confirmer le jeu à l'inversion et la lubrification des pièces mobiles, puis examiner la réponse hydraulique, et seulement ensuite régler les paramètres CNC ou servo. Ce n'est pas spectaculaire, mais cela évite de rechercher inutilement la cause dans les paramètres.

La plupart des réclamations concernant la précision dans la production de jeux de barres peuvent être expliquées. La difficulté ne consiste pas à trouver une cause, mais à résister à l'envie de supposer trop tôt. Pour le personnel chargé de la maintenance après-vente, les meilleurs résultats proviennent généralement d'une comparaison méthodique : même programme, même matériau, même matrice, mesures effectuées sur chaque poste. Une fois l'origine de la déviation isolée, le processus de réparation devient beaucoup plus court.
