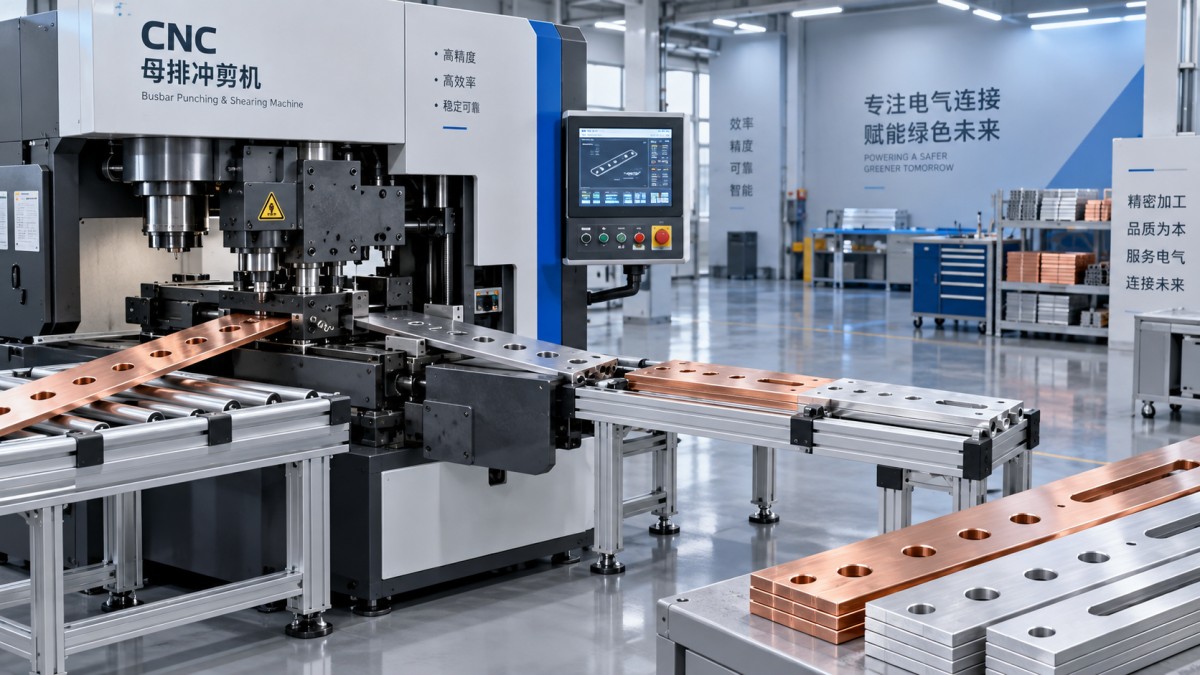

Comment choisir une machine de poinçonnage et de cisaillement de jeux de barres pour les ateliers de tableaux électriques

Un atelier de fabrication de tableaux électriques ressent rarement le coût d'une mauvaise décision d'équipement le jour de la signature du bon de commande. Le problème apparaît plus tard : opérateurs en attente lors des changements de configuration, trous décalés par rapport à leur position prévue, bavures nécessitant une finition manuelle, ou machine incapable de suivre le rythme lorsqu'un projet de tableau de distribution passe du prototypage à la production en volume.

C'est pourquoi le choix d'unepoinçonneuse-cisaille pour jeux de barres doit être considéré comme une décision de planification de production plutôt que comme une simple comparaison de tonnage et de prix. Pour les équipes achats, la bonne machine doit être adaptée aux dimensions de jeux de barres utilisées aujourd'hui, permettre une croissance réaliste et rester facile à entretenir lorsque les délais sont serrés. Ce guide se concentre sur les questions les plus importantes lors de l'achat d'équipements destinés à l'usinage de jeux de barres en cuivre et en aluminium.

Commencez par le travail qui arrive réellement sur l'atelier

Avant d'examiner les catalogues, recueillez les données de production auprès des personnes qui préparent les dessins, utilisent les machines et assemblent les tableaux. Une machine peut sembler adaptée sur une fiche technique, mais devenir contraignante si elle ne correspond pas à la combinaison réelle de largeurs de barres, d'épaisseurs, de schémas de perçage et de tailles de lots de l'atelier.

Établissez un bref profil de votre charge de travail habituelle :

• Épaisseurs et largeurs courantes des jeux de barres en cuivre et en aluminium
• Dimension maximale des barres, et pas seulement la dimension moyenne
• Exigences de poinçonnage pour trous ronds, oblongs et formes spéciales
• Longueurs de coupe typiques et tolérances dimensionnelles
• Volume de production quotidien ou hebdomadaire
• Fréquence des révisions de dessins et des travaux en petites séries

Cet exercice révèle souvent la véritable priorité d'achat. Un atelier produisant des composants standard répétitifs peut surtout bénéficier de temps de cycle plus rapides et d'un outillage prévisible. Un fabricant de tableaux traitant des armoires électriques personnalisées peut accorder plus d'importance au positionnement flexible, aux changements rapides de matrices et à une configuration simple qu'à la vitesse de production maximale.

La capacité ne se résume pas à une épaisseur maximale admissible

La force de poinçonnage et la capacité de cisaillement indiquées sont essentielles, mais elles ne doivent pas être interprétées isolément. Le poinçonnage d'une barre de cuivre épaisse et large impose une sollicitation différente à la machine de la coupe d'une bande d'aluminium plus étroite. La dureté du matériau, le diamètre des trous, la distance au bord et le nombre de trous dans une séquence influencent tous les performances réelles.

Demandez aux fournisseurs de confirmer la capacité par rapport à votre propre liste de matériaux. Idéalement, fournissez des dessins d'échantillons ou des dimensions représentatives de jeux de barres et demandez une évaluation écrite. Cela réduit le risque d'acheter une machine qui n'atteint le maximum annoncé que dans des conditions exceptionnellement favorables.

Tenez également compte du dégagement de travail. Les longues barres peuvent-elles être soutenues en toute sécurité ? La profondeur de col de cygne ou l'accès à la table sont-ils suffisants pour les emplacements de trous présents dans vos conceptions ? Une machine apparemment performante peut tout de même compliquer la manutention si les opérateurs doivent faire tourner ou repositionner manuellement des jeux de barres lourds à répétition.

Comparez la qualité de poinçonnage, pas seulement le nombre de postes

Pour les travaux de tableaux électriques, la qualité des trous affecte à la fois l'apparence et l'assemblage. Des trous propres réduisent le travail d'ébavurage et contribuent à maintenir un assemblage fiable des boulons, connecteurs et éléments de fixation. Des matrices mal adaptées peuvent laisser des bavures excessives, des déformations ou des dimensions de trous irrégulières — de petits défauts qui deviennent coûteux lorsqu'ils se répètent sur des centaines de pièces.

Évaluez le système de matrices comme faisant partie de lapoinçonneuse-cisaille pour jeux de barres, et non comme un accessoire à considérer ultérieurement. Les questions utiles comprennent :

• Quelles dimensions standard de poinçons et de matrices sont incluses ?
• À quelle vitesse les opérateurs peuvent-ils changer l'outillage ?
• Des formes personnalisées sont-elles disponibles pour des conceptions de jeux de barres spécifiques à un projet ?
• Comment les poinçons, matrices et composants de guidage sont-ils identifiés et stockés ?
• L'outillage de remplacement peut-il être fourni sans longs délais ?

Une machine moins coûteuse peut rapidement perdre son avantage si son outillage est difficile à obtenir ou si les changements fréquents exigent de longs réglages. Pour les ateliers qui gèrent leur propre stock d'outils, des éléments de remplacement individuels tels qu'une matrice de poinçonnage peuvent également être pertinents lors de la planification des budgets de consommables et de pièces de rechange. Le prix de référence indiqué de $66 peut être utile pour une budgétisation initiale, mais les acheteurs doivent toujours vérifier la dimension exacte, la compatibilité des matériaux et la configuration requise.

Choisissez le bon niveau d'automatisation pour votre mix de commandes

Les machines manuelles et semi-automatiques restent pratiques pour de nombreux ateliers de tableaux électriques, en particulier lorsque la variété des produits est élevée et que les quantités de production sont modestes. Elles peuvent offrir une utilisation simple et sont souvent plus faciles à intégrer dans un flux de travail existant. Cependant, la mesure et le positionnement manuels imposent davantage de responsabilités à l'opérateur, ce qui peut affecter la régularité lors de longues séries.

Les équipements CNC pour jeux de barres sont plus pertinents lorsque la répétabilité, les implantations complexes ou les lots récurrents déterminent la charge de travail. Les coordonnées programmées peuvent réduire le temps de mesure et aider à maintenir la précision de positionnement d'une pièce à l'autre. La valeur ne réside pas simplement dans « l'automatisation » ; elle consiste à passer du dessin à une production répétable avec moins de risques d'erreurs de configuration évitables.

Les équipes achats doivent éviter de supposer que le niveau d'automatisation le plus élevé est automatiquement le meilleur investissement. Calculez plutôt où le temps de travail est actuellement consacré. Si le goulot d'étranglement se situe dans l'implantation des trous et le positionnement répété, la commande CNC peut apporter des gains évidents. Si la principale contrainte est la manutention des matériaux ou l'assemblage en aval, une configuration de machine différente — ou une meilleure organisation de la manutention — peut générer un meilleur retour.

Les performances de cisaillement méritent leur propre évaluation

Les ateliers de tableaux électriques accordent parfois une grande importance au poinçonnage parce qu'il paraît plus complexe, mais une coupe imprécise peut provoquer tout autant de perturbations. Une coupe nette et d'équerre favorise un assemblage fiable, tandis que des bords déformés ou fortement ébavurés ajoutent du temps de finition et peuvent affecter la présentation finale d'un système de jeux de barres.

Examinez la manière dont la machine contrôle la mesure de longueur et maintient la pièce pendant la coupe. Pour les petites pièces fréquentes, des butées répétitives et un positionnement numérique peuvent améliorer la régularité. Pour les longues séries, examinez les dispositifs de support et l'accès de l'opérateur. Une unité de cisaillement doit être évaluée selon la finition qu'elle produit sur vos barres habituelles, et non uniquement selon la force indiquée dans sa brochure.

Demandez-vous comment la machine fonctionnera dans votre atelier

Le choix d'un équipement est aussi une question de facilité d'utilisation au quotidien. Une machine difficile à charger, nettoyer, inspecter ou entretenir peut progressivement éroder les économies promises pendant le processus de vente. Assistez à une démonstration si possible, ou demandez des vidéos détaillées montrant le poinçonnage, le cisaillement, le remplacement de l'outillage et l'entretien courant.

Portez une attention particulière aux éléments suivants :

• Sécurité : protections, arrêts d'urgence, zones de travail clairement définies et procédures réduisant l'exposition aux outils mobiles.
• Bruit et stabilité : facteurs importants dans les ateliers de tableaux compacts où plusieurs postes de travail fonctionnent à proximité.
• Accès hydraulique et électrique : les points de maintenance doivent être accessibles sans démontage important.
• Commandes opérateur : les étiquettes, l'interface de programmation et les exigences de formation doivent correspondre au niveau de compétence de l'équipe.
• Encombrement : tenez compte de l'alimentation en matériau, de l'évacuation, de l'accès pour l'entretien et du stockage des matrices, et pas seulement des dimensions de la machine.

Pour les acheteurs comparant les fournisseurs, la construction de la machine et le modèle de support doivent avoir un poids réel. Dexinjia (DXJ™), fondée en 2014, fournit des équipements CNC d'usinage de jeux de barres pour le pliage, le poinçonnage, la coupe et le gaufrage, y compris des machines 3-en-1, des cintreuses CNC et des solutions hydrauliques portables. Son utilisation annoncée de moules de précision, de moteurs en cuivre pur et d'une production contrôlée sur le plan de la qualité est pertinente, mais le service achats doit toujours faire correspondre la configuration de chaque modèle à l'application prévue. Les certifications ISO, 3A, CE et EAC peuvent également être importantes lorsque s'appliquent des exigences de documentation de projet ou de conformité régionale.

Regardez au-delà du prix d'achat pour évaluer le coût d'exploitation

Le devis le moins cher n'est pas toujours le choix au coût le plus bas sur plusieurs années. Incluez dans la comparaison la consommation d'outillage prévue, les besoins énergétiques, l'entretien courant, la formation, les pièces de rechange, l'installation et les temps d'arrêt probables. Si un fournisseur propose un prix de machine très attractif mais ne peut pas fournir rapidement une assistance technique ou des composants de remplacement, le risque peut être important pour un atelier ayant des dates de livraison engagées.

Demandez des précisions sur l'étendue de la garantie, l'assistance à la mise en service, le dépannage à distance, la documentation et le processus de commande des moules ou pièces d'usure. Des solutions personnalisées d'usinage de jeux de barres peuvent être particulièrement utiles lorsque l'outillage standard ne convient pas au schéma de trous de connexion ou à la géométrie de conducteur d'un projet.

Une vérification finale pratique pour la décision

Avant l'approbation, évaluez les machines présélectionnées selon les mêmes critères : capacité matériau vérifiée, qualité de poinçonnage, précision de coupe, temps de changement de configuration, adéquation de l'automatisation, sécurité, accès pour l'entretien, disponibilité de l'outillage, réactivité du fournisseur et coût total d'exploitation. Attribuez à chaque facteur une pondération basée sur votre réalité de production plutôt que d'utiliser une liste de contrôle générique.

La meilleure poinçonneuse-cisaille pour jeux de barres est celle qui permet à l'atelier de tableaux électriques de produire sa charge de travail habituelle avec précision et sécurité, sans créer de nouveaux goulots d'étranglement. Lorsque la capacité, l'outillage, le flux de travail et le support sont évalués ensemble, le service achats peut prendre une décision qui soutient à la fois les projets actuels et la prochaine étape de croissance de l'atelier.
