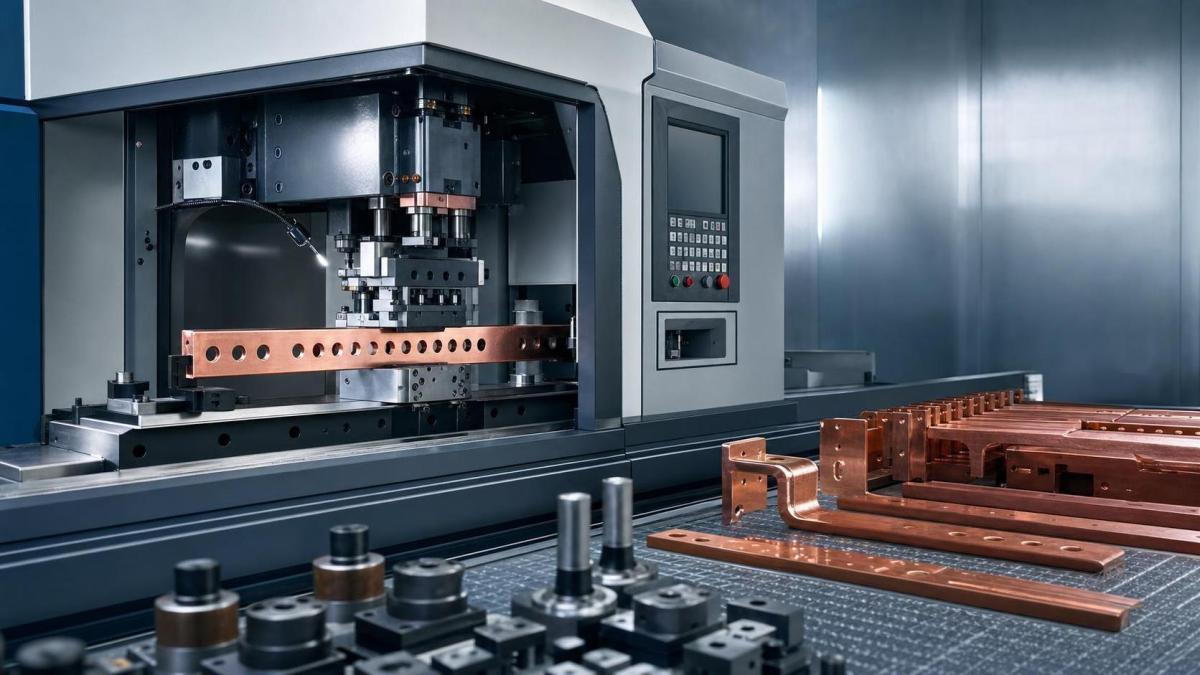

Qu’est-ce qu’une machine de traitement des jeux de barres et comment améliore-t-elle l’efficacité de la fabrication des tableaux électriques ?

Ce qu'une machine à barres omnibus réalise réellement dans la fabrication de tableaux électriques

Une machine à barres omnibus n'est pas simplement un outil de travail des métaux destiné à une tâche limitée. Dans la fabrication de tableaux électriques, elle transforme des barres de cuivre ou d'aluminium en composants conducteurs reproductibles, qui s'adaptent réellement à la conception électrique, à la disposition de l'armoire et au calendrier d'assemblage. Cette distinction est importante, car beaucoup de personnes pensent d'abord que le traitement des barres omnibus consiste simplement à couper le métal à la longueur souhaitée. En pratique, la difficulté consiste à contrôler la position des trous, l'angle de pliage, la qualité des chants et la régularité des pièces lorsque le volume de production augmente.

C'est pourquoi cette machine occupe une place très précise entre la manutention des matières premières et l'assemblage final du tableau. Elle sert à traiter des barres omnibus plates au moyen d'opérations telles que le poinçonnage, la coupe, le pliage et, dans certains cas, le gaufrage ou le marquage. L'objectif n'est pas seulement de donner une forme au métal, mais de produire des pièces conductrices de courant qui s'alignent avec les appareillages, les disjoncteurs, les points de connexion et les distances d'isolement, sans générer de retouches en aval.

Autrement dit, lorsque les fabricants de tableaux parlent d'efficacité, ils ne parlent que rarement de la vitesse de la machine. Ils parlent de la rapidité avec laquelle un atelier peut passer du plan à un jeu de barres omnibus fini, avec une précision dimensionnelle acceptable, un minimum de chutes et moins de corrections manuelles au poste d'assemblage.

Pourquoi le traitement manuel devient un goulot d'étranglement

Les petits ateliers commencent parfois avec des outils hydrauliques séparés, des scies, des perceuses à colonne et des dispositifs de pliage manuels. Cela peut convenir pour de faibles volumes ou des projets simples. Le problème apparaît lorsque la complexité des conceptions augmente. Les tableaux électriques modernes nécessitent souvent plusieurs configurations de trous, un positionnement précis des pliages et une correspondance constante des pièces pour les travaux répétitifs. Chaque étape manuelle ajoute une variation de réglage. Un opérateur mesure à partir d'un bord, un autre se réfère à une ligne médiane, et soudain les pièces qui semblent similaires sur l'établi ne s'alignent plus à l'intérieur de l'armoire.

Une machine à barres omnibus améliore cette situation en réduisant le nombre de transferts manuels non contrôlés. Sur un système 3-en-1 ou CNC, les étapes de traitement sont soit intégrées, soit gérées par un positionnement plus stable. Cela signifie moins de temps consacré à revérifier les dimensions et une moindre dépendance à la technique de chaque opérateur. Pour les fabricants, c'est généralement de là que vient le véritable gain d'efficacité : moins d'interruptions, et pas seulement des mouvements plus rapides.

Il existe également un aspect qualitatif qu'il est facile de négliger. Un poinçonnage ou un pliage de mauvaise qualité ne fait pas seulement perdre du matériau. Il peut créer des bavures, des déformations ou des défauts d'alignement qui ralentissent l'installation et peuvent affecter la qualité de la connexion. Dans les travaux électriques, il ne s'agit pas d'un problème esthétique. L'ajustement et l'état de surface influencent la fiabilité avec laquelle la barre omnibus peut être montée, isolée et raccordée.

Comment la machine améliore le débit sans simplifier le travail

La valeur des équipements de traitement des barres omnibus est souvent mal comprise et résumée par l'idée que « l'automatisation remplace les compétences ». Ce n'est pas tout à fait exact. Le jugement d'un opérateur qualifié reste nécessaire pour choisir l'outillage, définir la séquence de pliage, confirmer l'adéquation du matériau et vérifier que la conception est réellement fabricable. Ce que la machine change, c'est la quantité de variations introduites pendant l'exécution.

Une machine bien conçue favorise l'efficacité de plusieurs manières concrètes :

• Elle maintient une meilleure régularité de la position des trous et des pliages entre les différents lots.
• Elle réduit les opérations répétées de traçage et de mesure pour les opérateurs.
• Elle raccourcit les changements de série entre les opérations courantes telles que la coupe et le poinçonnage.
• Elle diminue le risque de gaspillage de matériau causé par des erreurs humaines évitables.
• Elle facilite la reproduction des commandes répétitives lorsque la même conception de barre est à nouveau nécessaire.

Les modèles CNC vont plus loin en améliorant la répétabilité sur les pièces plus exigeantes. Cela est important dans les projets où les dimensions du tableau sont serrées, où les chemins des conducteurs sont superposés ou où plusieurs pièces de barres omnibus doivent s'aligner avec des composants préinstallés. Les équipements hydrauliques portables restent utiles, notamment pour les travaux sur site, la maintenance ou les traitements en faible volume, mais ils répondent à une logique de production différente de celle d'une ligne CNC dédiée.

Ce que les acheteurs doivent réellement examiner

Lorsque l'on demande si une machine est « meilleure » qu'une autre, la réponse utile dépend de la nature des travaux. Un atelier qui produit des tableaux basse tension standard en volume moyen peut accorder la priorité à une production quotidienne fiable et à une utilisation simple. Un fabricant qui traite des projets personnalisés variés peut accorder davantage d'importance à la flexibilité de la programmation et à la compatibilité de l'outillage. La machine doit être évaluée en fonction de la stabilité du processus, et non uniquement selon le tonnage annoncé ou le nombre de fonctions.

La qualité de l'outillage fait partie de cette équation. Une machine à barres omnibus ne peut fonctionner qu'à la hauteur des matrices et des moules utilisés en production réelle. La précision du poinçonnage, la finition des chants et la durée de vie de l'outillage influencent tous la capacité de la machine à maintenir son rythme dans le temps. Dans l'approvisionnement en moules pour barres omnibus, des détails tels que l'ajustement et la durabilité d'une matrice de poinçonnage peuvent avoir un effet direct sur la régularité, en particulier lorsque des configurations de trous identiques sont produites de manière répétitive.

La manutention des matériaux mérite également une attention particulière. Le cuivre et l'aluminium ne réagissent pas exactement de la même manière lors du formage et du poinçonnage, et tous les ateliers ne traitent pas les deux matériaux dans des volumes équivalents. Une configuration de machine adaptée doit correspondre aux dimensions réelles des barres, aux types de matériaux et à la séquence de traitement utilisés dans l'atelier. Dans le cas contraire, la capacité théorique peut ne pas se traduire par une production plus facile.

Là où les fabricants constatent la différence

Dans la production quotidienne de tableaux, l'efficacité se perd généralement à cause de petits retards : les opérateurs attendent l'étape suivante, refont une pièce pliée, corrigent un décalage de trou ou cherchent l'outillage approprié. Une machine à barres omnibus contribue à améliorer la situation en organisant ces tâches au sein d'un flux de travail mieux contrôlé. L'amélioration est cumulative. Une minute gagnée sur le traçage, une autre sur le réglage et quelques erreurs évitées sur un lot peuvent faire une différence notable sur le délai de production.

C'est également à ce niveau que la construction de la machine compte davantage que le langage du catalogue. Les fabricants tels que Dexinjia, établi en 2014 et spécialisé dans les machines CNC de traitement des barres omnibus, mettent généralement l'accent sur la stabilité mécanique, la précision des moules, la qualité des moteurs et la durée de vie, car ces facteurs influencent la fiabilité du fonctionnement de la machine dans les conditions de production. Des certifications telles que ISO, 3A, CE et EAC indiquent une approche structurée de la qualité et de la conformité, mais elles doivent être considérées comme faisant partie de la rigueur globale de fabrication, et non comme la preuve que chaque machine convient à chaque application.

Une erreur courante : considérer l'achat comme indépendant

Une erreur courante consiste à évaluer l'équipement de traitement des barres omnibus comme s'il était indépendant du reste du système de production. En réalité, ses performances dépendent des plans, de la formation des opérateurs, de l'état de l'outillage, des habitudes de maintenance et de la régularité des matériaux entrants. Même une machine performante ne résoudra pas une mauvaise planification des processus. En revanche, lorsque le flux de travail est bien organisé, la machine devient un levier pratique pour réduire l'intensité du travail et rendre la production plus prévisible.

C'est pourquoi la meilleure question n'est pas simplement « Qu'est-ce qu'une machine à barres omnibus ? », mais plutôt « Quelle part de la variabilité de notre fabrication doit-elle éliminer ? » Pour certaines usines, la réponse sera la mesure manuelle. Pour d'autres, il s'agira de la précision répétitive du pliage, de cycles de poinçonnage plus rapides ou de la capacité à réaliser un traitement personnalisé des barres omnibus avec moins de retouches. Si vous comprenez clairement cet écart dans le processus, il devient beaucoup plus facile d'identifier la catégorie de machine appropriée.

Ainsi, une machine à barres omnibus doit être comprise avant tout comme un outil de production de précision destiné à rendre les barres conductrices fabricables à grande échelle. Elle améliore l'efficacité de la fabrication des tableaux lorsqu'elle réduit les variations, maintient la régularité des pièces et raccourcit la distance entre l'intention de conception et la réalité de l'assemblage. C'est le critère à utiliser pour comparer les options, qu'il s'agisse d'une unité hydraulique compacte, d'un système 3-en-1 ou d'une solution CNC équipée d'un outillage dédié tel qu'une matrice de poinçonnage.
