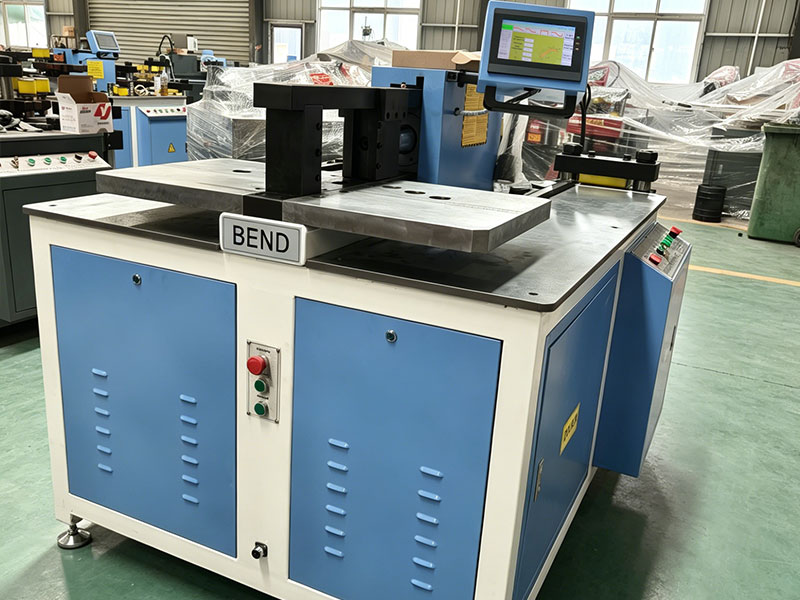

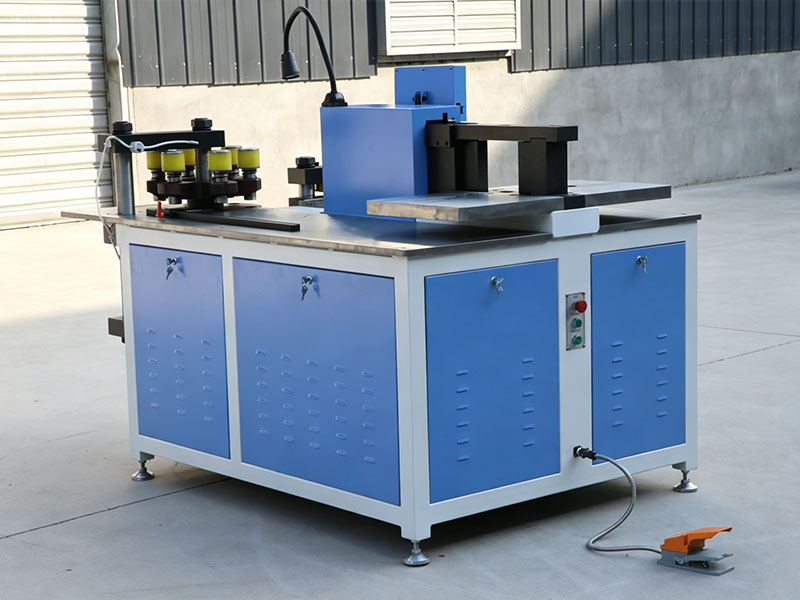

DXJ-30CN Machine de pliage de barres omnibus CNC

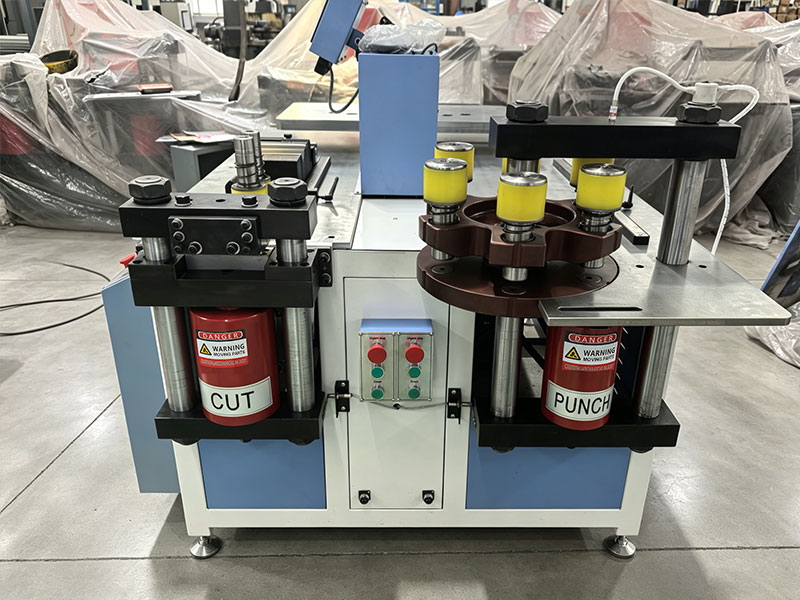

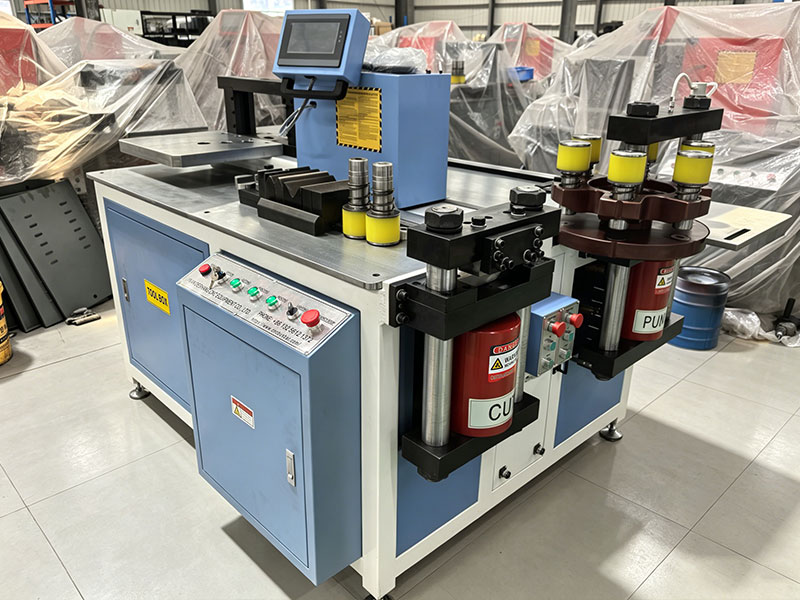

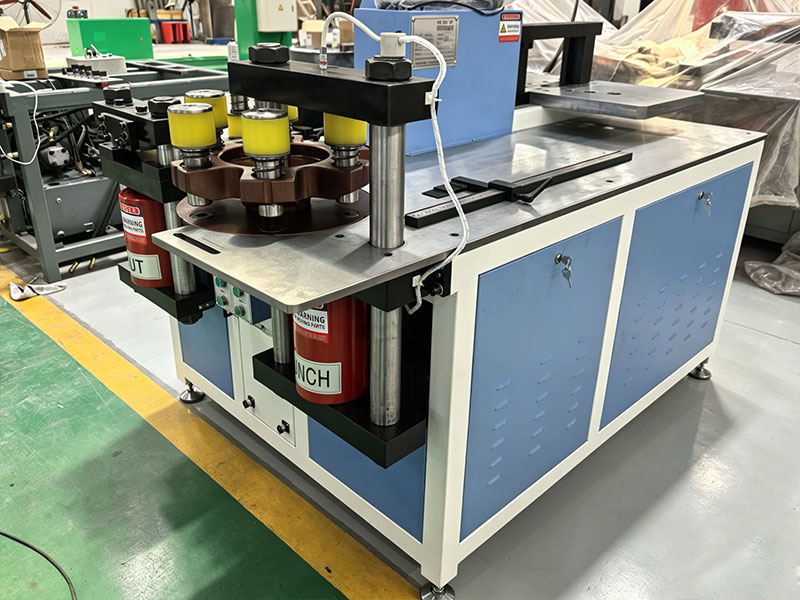

La cintreuse de jeu de barres modèle DXJ-303CN est équipée de trois stations hydrauliques indépendantes, permettant aux trois postes de travail de fonctionner simultanément sans interférence mutuelle.

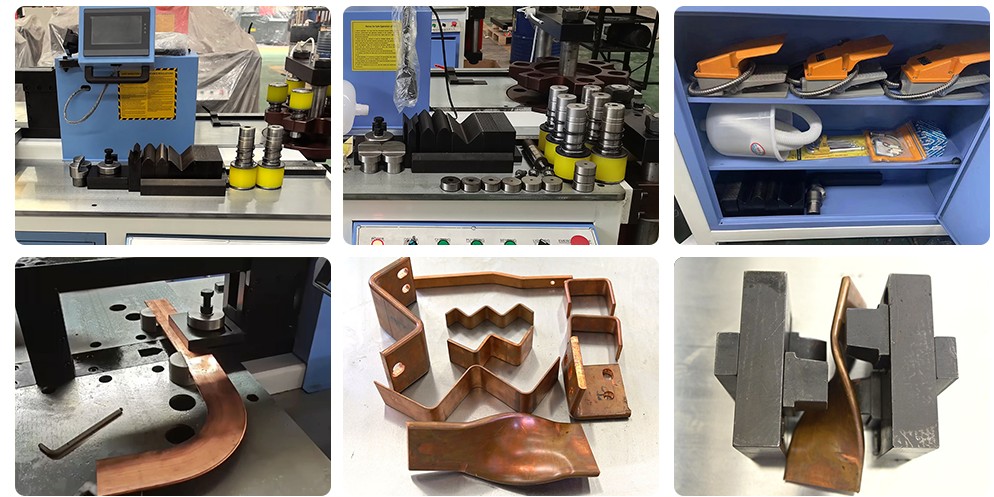

Elle est livrée avec des matrices standard complètes : trous ronds   Φ7/Φ9/Φ11/Φ13/Φ17/Φ21mm, trou oblong : Φ13×18, Φ17×21. Elle est également équipée de 3 jeux de matrices de pliage à plat, 1 jeu de matrice de pliage vertical, 1 jeu de matrice de pliage en U et 1 jeu de matrice de marquage en relief.

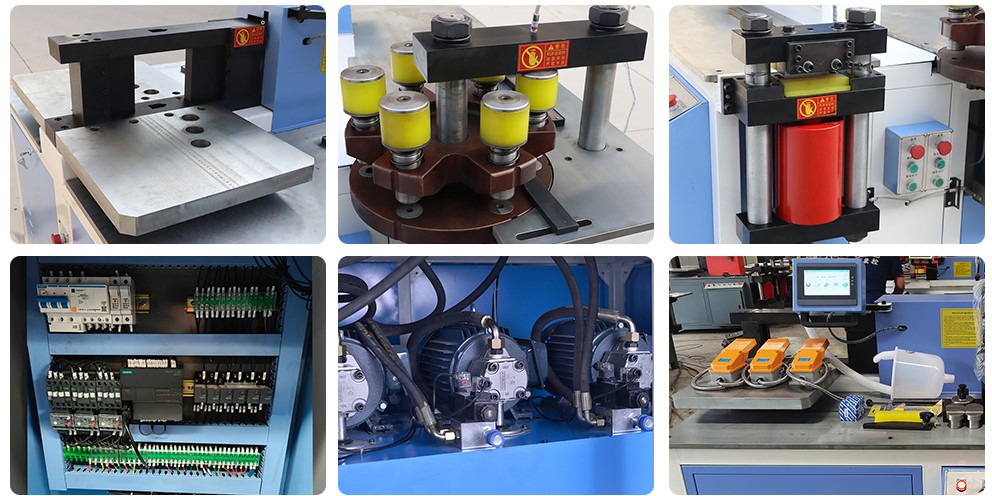

L’unité de poinçonnage adopte une conception à trois positionnements avec positionnement laser, positionnement à double règle et goupille de positionnement. Toutes les matrices de poinçonnage ont passé le test de fatigue et peuvent réaliser en continu 50 000 trous de manière stable. La vitesse de poinçonnage atteint 0.2 minute par trou, avec un diamètre minimal de trou de φ3.2mm et un diamètre maximal de trou de φ35mm.

La précision de l’unité de pliage est de ±0.5°. Elle traite des jeux de barres avec une taille minimale de 3mm d’épaisseur ×20mm de largeur et une taille maximale de 15mm d’épaisseur ×160mm de largeur.

La poutre centrale de coupe est coulée d’une seule pièce avec une conception épaissie de 11cm, et ne se desserre jamais après une utilisation à long terme. Elle convient au traitement des jeux de barres en cuivre et en aluminium jusqu’à 160mm de largeur et 15mm d’épaisseur. Équipée d’un arbre de précision poli d’origine, antirouille et indéformable pour une longue durée de service.

Paramètres du vérin de coupe : diamètre extérieur 200mm, diamètre intérieur 160mm, diamètre de la tige de piston 80mm, force de coupe jusqu’à 500KN. Elle permet une coupe de jeu de barres en cuivre sans bavures, sans écrasement des angles et sans déchets.

Adopte un moteur 100% cuivre pur avec une garantie de 5 ans. Les matrices de poinçonnage sont en acier Cr12MoV, les matrices de pliage sont forgées en acier 45#, avec une grande dureté et une excellente résistance à l’usure.

Système de commande PLC Siemens intégré avec des performances stables, saisie directe des angles et fonction de mémoire des données. Il prend en charge plusieurs langues, notamment l’anglais, le russe, le thaï et le vietnamien.
