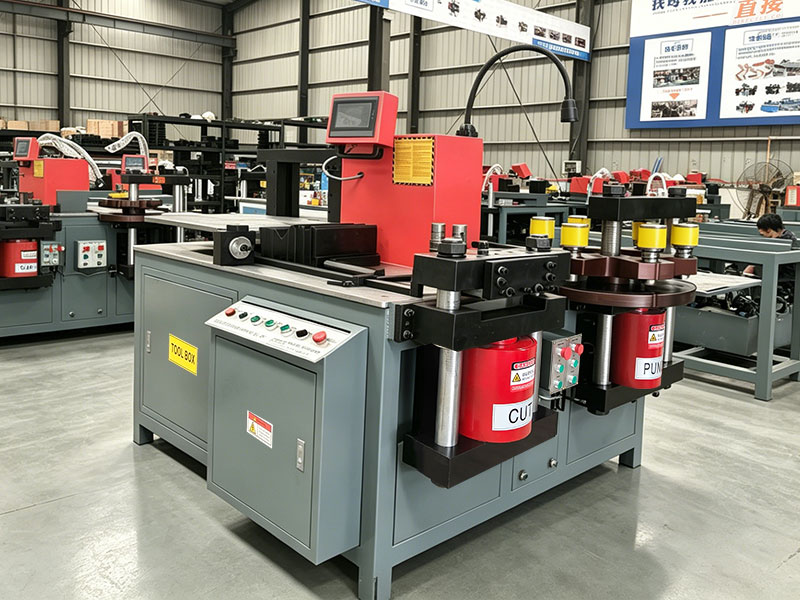

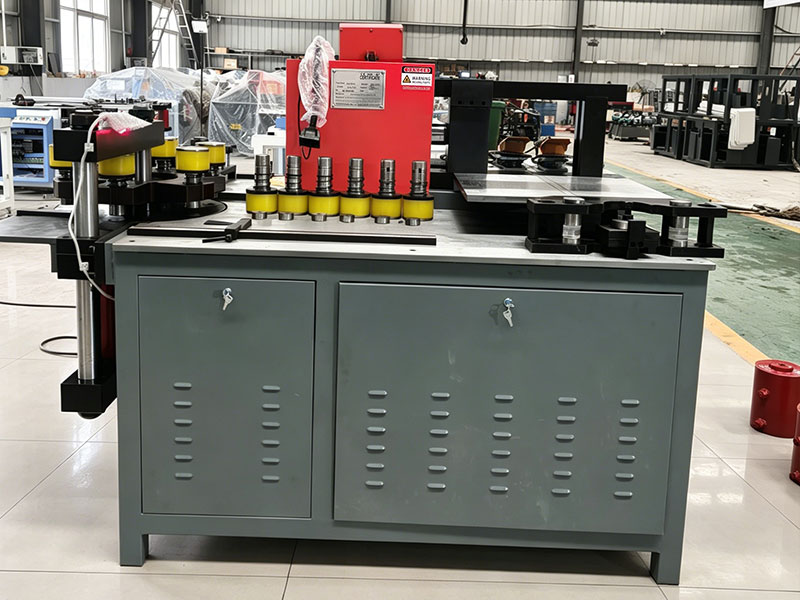

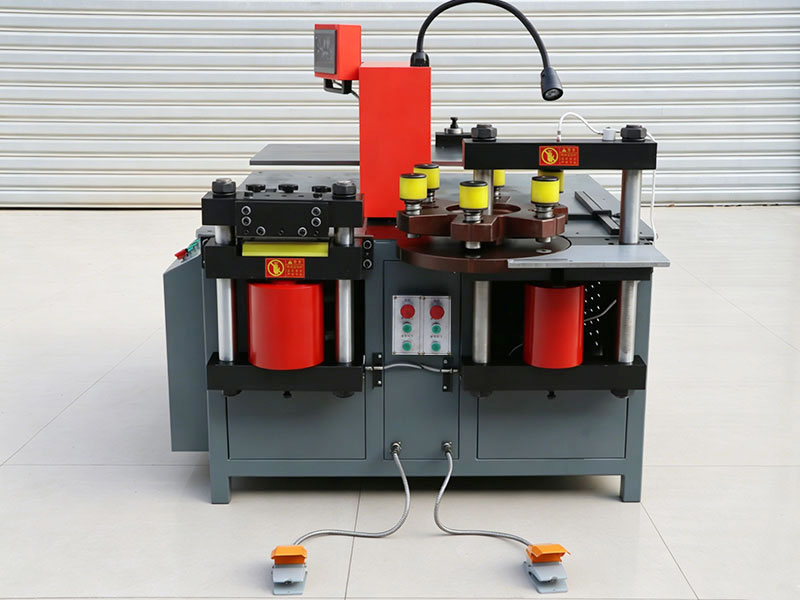

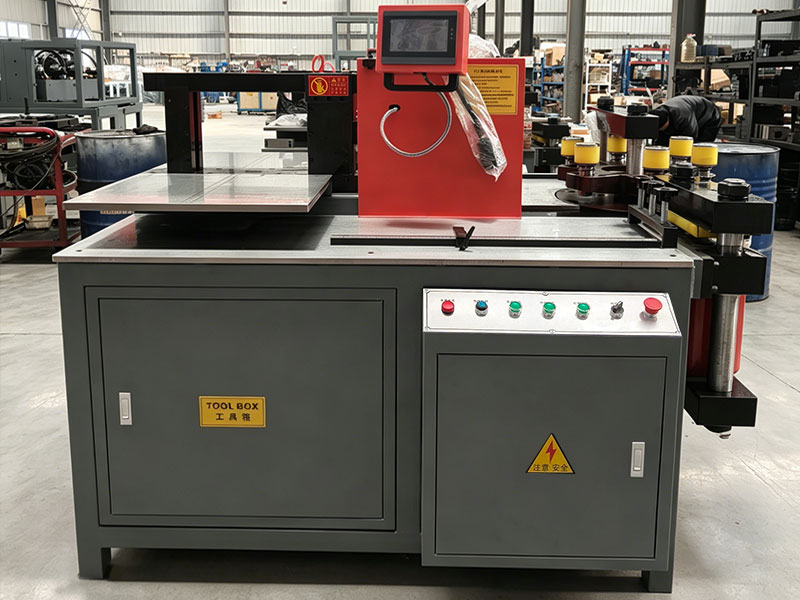

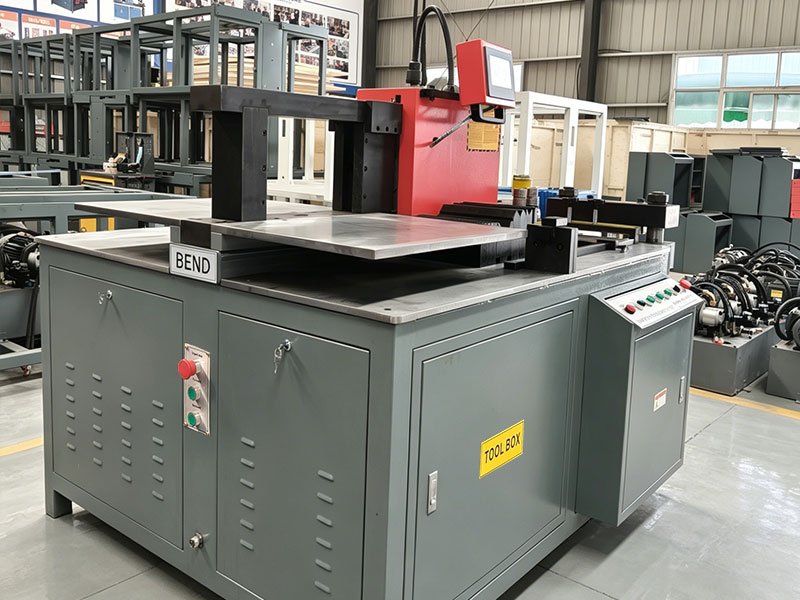

DXJ-50CN 3in1 Busbar Machine

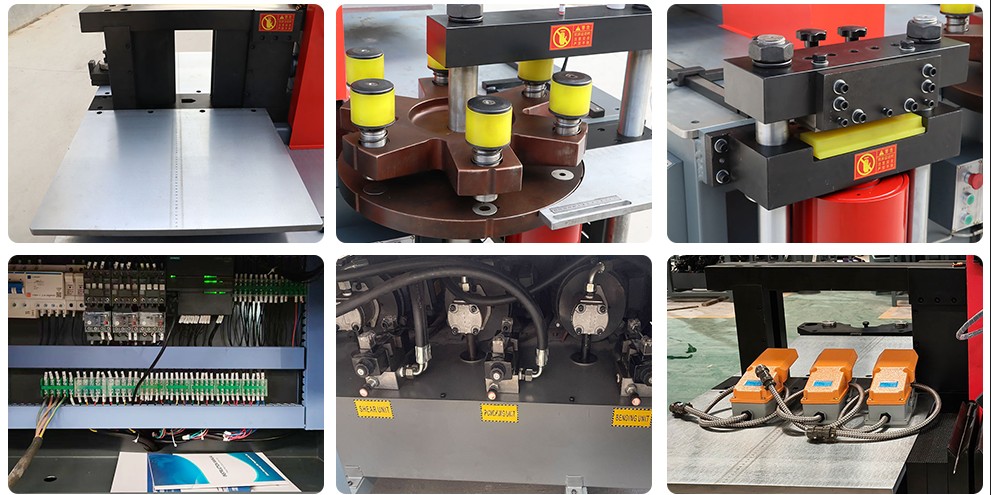

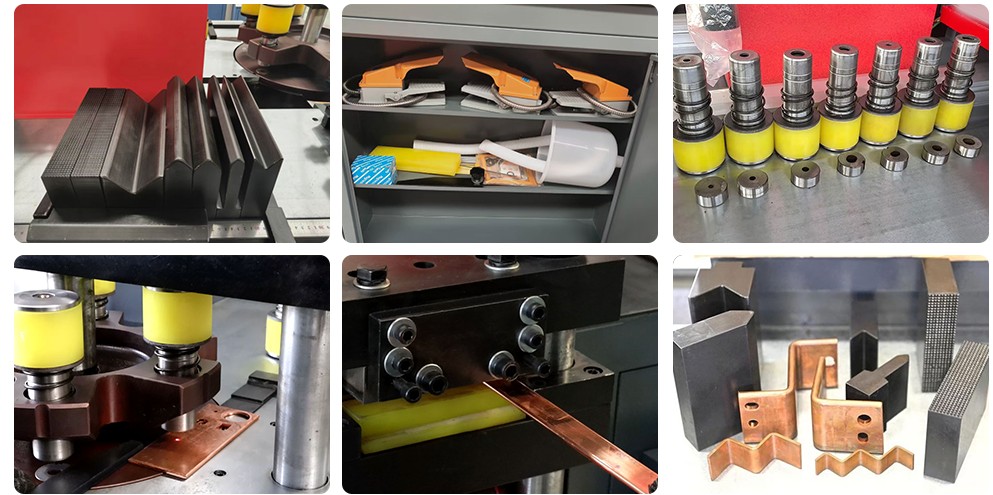

Cette machine de traitement de jeux de barres DXJ-503ESK dispose de trois stations hydrauliques fonctionnant indépendamment pour le poinçonnage, le cisaillement et le pliage. Les trois stations peuvent fonctionner en même temps sans s’affecter mutuellement. Les moules standard sont complets : trous ronds Φ7/Φ9/Φ11/Φ13/Φ17/Φ21, trous oblongs Φ13×18, Φ17×21, ainsi que 3 jeux de pliages plats et 1 jeu de marquage en relief.

Le diamètre total du vérin de la station de cisaillement est de 245mm/diamètre intérieur 190mm/tige de piston 120mm/force de cisaillement 800KN. Elle peut traiter des barres en cuivre et en aluminium jusqu’à 260mm de large et 16mm d’épaisseur. Le poinçonnage adopte trois méthodes de positionnement : laser + double échelle + goupille de positionnement. Les moules de poinçonnage ont tous passé le test de fatigue, et 5,000 trous peuvent être poinçonnés en continu sans défaillance, 0,2 minute/trou, et le diamètre minimum des trous est de φ3.2mm. Le diamètre maximum des trous est de φ35mm. La précision de pliage est de ±0.5°, l’usinage minimum est de 3mm d’épaisseur et 20mm de large, et l’usinage maximum est de 16mm d’épaisseur et 260mm de large. Cisaillement à double colonne, section transversale lisse, sans bavures, sans déchets, et sans affaissement des angles. Le moteur 100% cuivre pur bénéficie d’une garantie de 5 ans, le moule de poinçonnage en Cr12MoV et le moule de pliage et de forgeage en 45#, durables et résistants à l’usure. Système de commande Siemens PLC, stable et fiable, saisie directe de l’angle, avec mémoire, prenant en charge les langues anglaise/russe/thaïe/vietnamienne.
