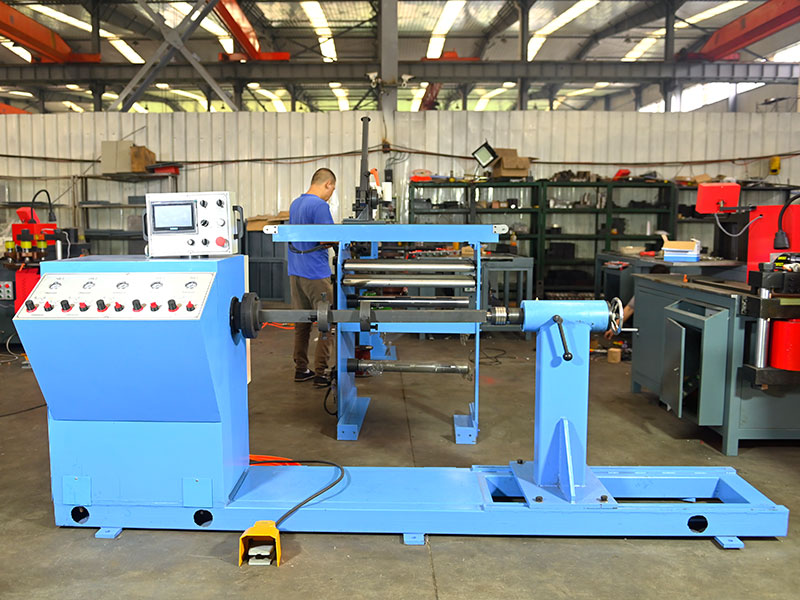

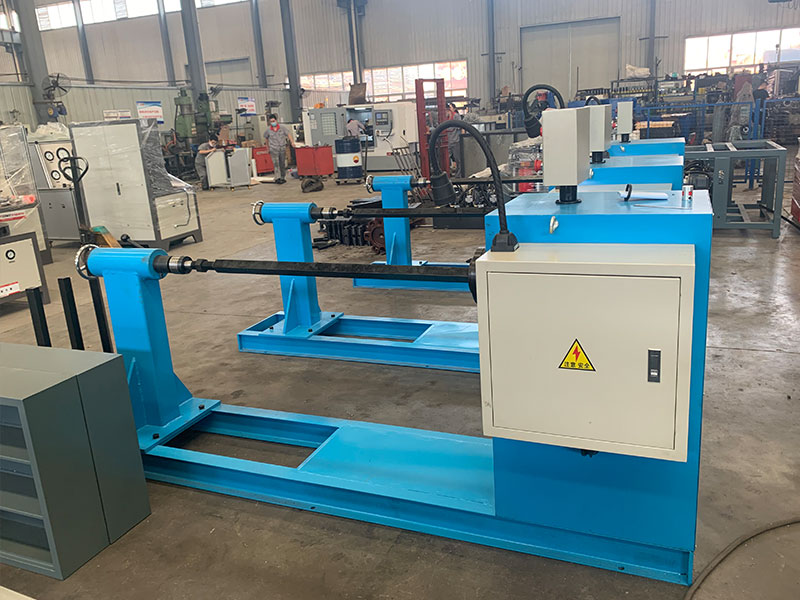

DXJ-RX1T Machine d'enroulement horizontal de bobines (1 tonne)

Modèle : DXJ-RX1T Machine d’enroulement de bobines horizontale (1Ton), principalement adaptée à l’enroulement des bobines haute et basse tension des réacteurs et des transformateurs. Diamètre du disque de la machine d’enroulement : 198mm, hauteur du centre de la broche de la machine d’enroulement : 750mm.

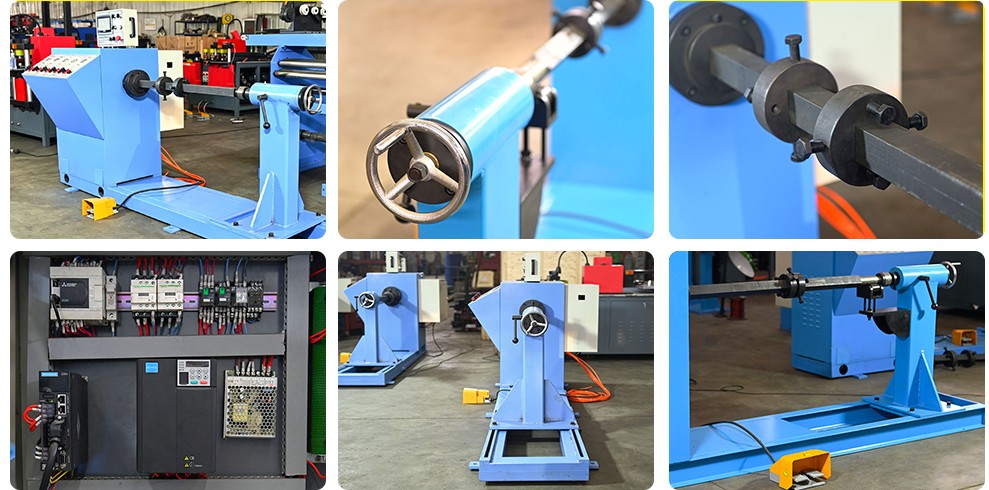

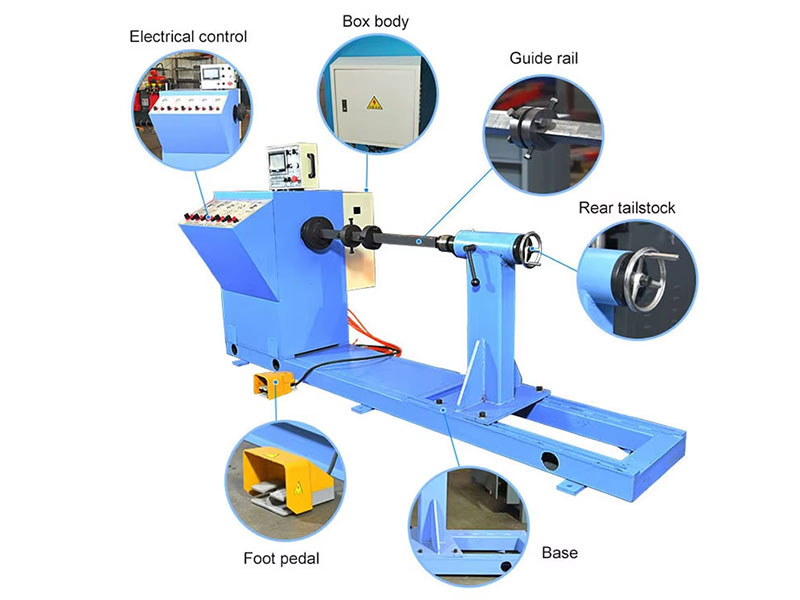

Composition du châssis principal

Le boîtier principal est composé d’un carter, d’un système de transmission, d’un levier de vitesse, d’un moteur, etc.

Caractéristiques structurelles :

·La partie transmission mécanique de la machine d’enroulement est située à l’intérieur du boîtier de la poupée et la partie transmission est installée sur le côté opérateur du boîtier de la poupée. Réalisez les variations de vitesse élevée et basse de la broche grâce au levier de changement de vitesse.

·La machine d’enroulement adopte un convertisseur de fréquence pour obtenir une régulation de vitesse en continu, avec un démarrage en douceur et un couple constant. Le levier de vitesse peut être réglé sur trois positions : basse vitesse, neutre et haute vitesse ; réglage du nombre de tours, arrêt automatique.

·La machine est équipée d’un dispositif de freinage automatique pour empêcher l’inversion de rotation lorsque l’enroulement s’arrête.

·Cette machine peut prérégler le nombre de spires de bobine et contrôler la rotation avant et inverse ; le compteur électronique réversible dispose d’une précision de comptage avant et arrière de 1/10 de tour et d’une fonction de mémoire en cas de coupure de courant.

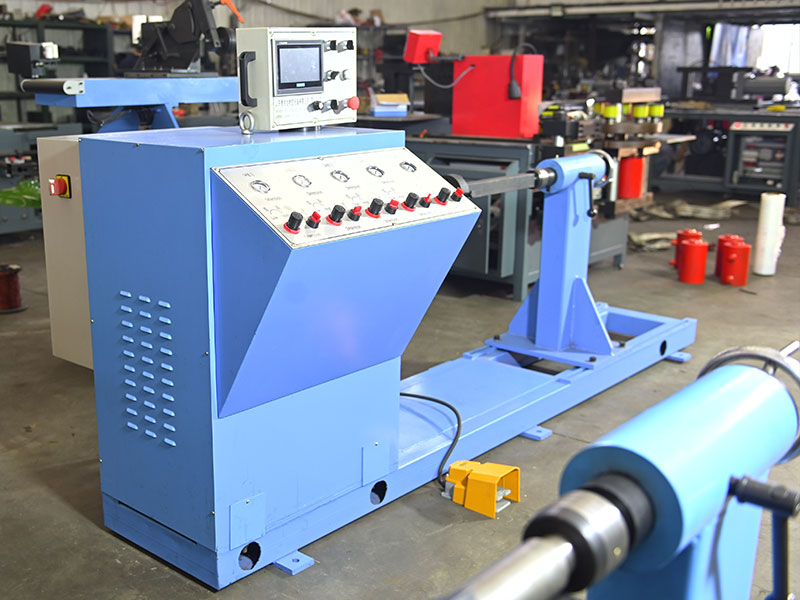

·Le pupitre de commande est contrôlé de manière centralisée, et le démarrage et l’arrêt du disque de broche sont commandés par des interrupteurs à pédale ou des boutons.
